石油化学プラントのタンクファーム、ポンプ室、積載エリア、コンプレッサー室、プロセスユニット、および補助生産エリアでは、通信機器は単なる距離以上の課題に対処しなければなりません。可燃性・爆発性媒体、高騒音、屋外暴露、腐食性環境、複雑な生産組織の中で動作します。要員が機器の異常、プロセス媒体の漏洩、火災の兆候、負傷を発見した場合、中央制御室に迅速に連絡する必要があります。報告を受けた後、制御室オペレーターはインシデントの場所を特定し、適切な要員に連絡し、対応を組織し、現場の変化を追跡し続けなければなりません。

このため、防爆電話は単なる孤立したフィールド電話として動作すべきではありません。制御室の指令・配信システムに接続されれば、SIP通信、アナログ電話、構内放送システム、可聴・可視警報、通話録音リソースと連携できます。基本的なフィールド通話は、配信・分散・追跡可能な通信プロセスの一部となります。

フィールド電話に統一配信が必要な理由

大規模な石油化学プラントには通常、複数の独立したプロセスユニットと生産エリアが含まれており、場所によっては数百メートル以上離れています。制御室は各フィールド電話に内線番号を割り当てることができますが、従来のPBX内線モデルで数十またはそれ以上のエンドポイントを管理することは次第に不便になります。

例えば、同じプロセスエリア内にポンプ室、タンクファーム、積載ステーション、保守ポイントに電話が設置されている場合があります。配信員が「8103」や「8126」のような内線番号しか見ない場合、各番号とその物理的な場所との関係を個別に覚えておく必要があります。

これらの端末を指令・配信システムに接続すると、実際の生産構造に従って組織化できます。配信インターフェースには「タンクファーム01」「ポンプ室03」「積載エリア02」などの実用的な場所名を表示できます。端末はプロセスユニット、作業チーム、当直室、専門分野別にグループ化することも可能です。

通話を受信または発信する際、配信員はまず内線番号を調べる代わりに、関連する生産エリアまたはポジションを直接選択できます。このアプローチは日常の生産調整を支援し、機器故障や緊急時にはさらに価値が高まります。

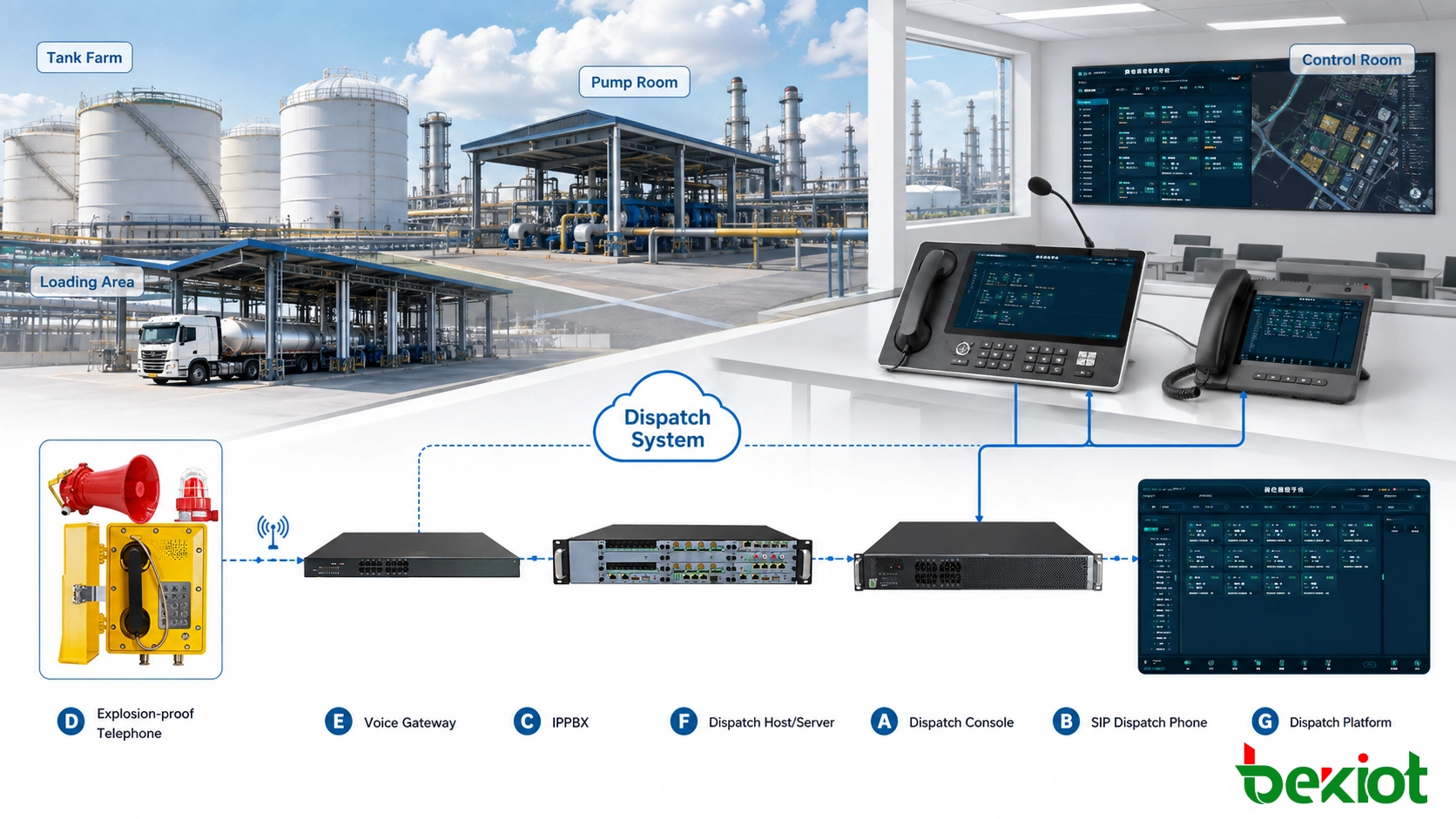

アナログ端末とSIP端末の接続

防爆電話を石油化学プラントの制御室に接続するための単一の通信アーキテクチャは存在しません。新規プロジェクトと既存施設ではインフラ状況が異なるため、システム設計では通常、アナログとSIPの両方の防爆電話を考慮する必要があります。

アナログ防爆電話のアクセス

多くの老舗石油化学プラントには、すでに多数のアナログ防爆電話と銅線通信回線が存在します。これらの端末とケーブルがまだ確実に動作している場合、IPベースの配信システムを導入するためだけに全てを交換する必要はありません。

アナログ電話は、ボイスゲートウェイ、IP PBX、またはその他の適切なインターフェースを介してIP通信ネットワークに接続でき、その後は配信ホストによって集中管理されます。

典型的な通信経路は次のとおりです。

アナログ防爆電話 → アナログ回線 → ボイスゲートウェイ / IP PBX → 配信ホスト → 制御室配信コンソール

このアプローチは、ブラウンフィールドアップグレード、段階的近代化プロジェクト、既存のフィールドケーブリングを維持する必要があるサイトに適しています。フィールド要員の操作方法はほぼ変更されず、制御室は集中内線管理と配信機能を獲得します。

SIP防爆電話のアクセス

SIP防爆電話は、新設ユニットまたは産業用IPネットワークが既に利用可能なエリアで使用できます。端末はイーサネットネットワークに接続し、SIPサーバー、IP PBX、または配信ホストに登録します。

典型的な通信経路は次のとおりです。

SIP防爆電話 → 産業用イーサネットネットワーク → SIPサーバー / 配信ホスト → 制御室配信コンソール

このアーキテクチャは統一番号計画を簡素化し、プロセスユニット間、複数制御室間、または地理的に離れたサイト間の通信をサポートします。端末とプラットフォームの機能に応じて、配信システムはオンライン、オフライン、アイドル、ビジーなどの状態も表示でき、日常の運用・保守に追加情報を提供します。

アナログシステムとSIPシステムは必ずしも排他的な選択肢ではありません。両者は同じ石油化学プラント内で共存できます。新しいエリアではSIP端末を使用し、既存ユニットではアナログ電話を引き続き使用し、適切なゲートウェイを介して両方のリソースを最終的に同じ配信プラットフォームに統合できます。

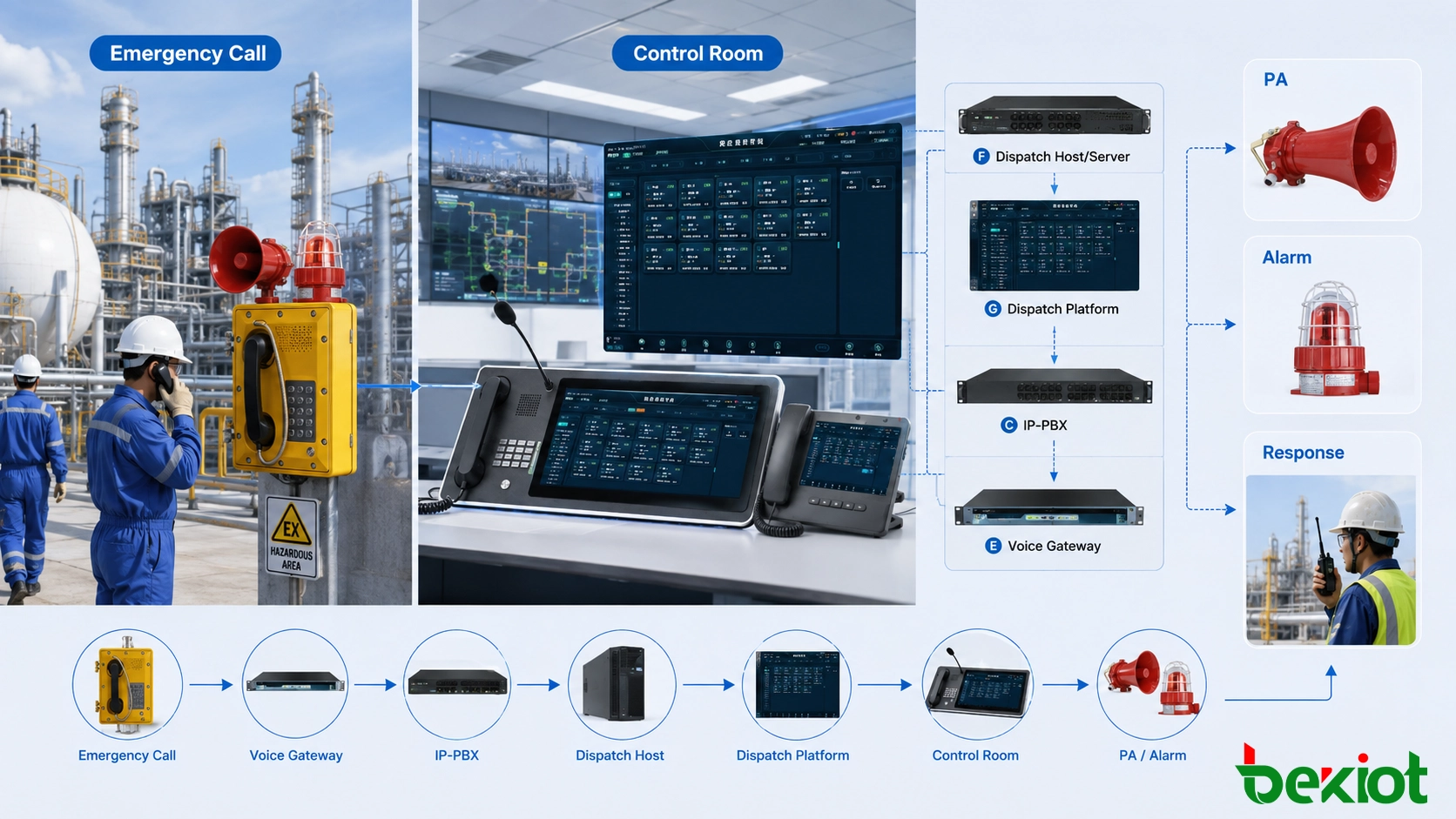

緊急通報が配信ワークフローに入る仕組み

システムの真の価値は、現場でインシデントが発生した後の通信がいかに円滑に進むかによって決まります。

ポンプ室の機器異常を考えてみましょう。作業員が異常振動、異音、またはプロセス媒体の漏れを発見した場合、近くの防爆電話をすぐに使用して中央制御室に連絡できます。

標準的な場所では通常の数字ダイヤルを使用できます。重要な機器ポイントや緊急位置は、必要に応じてホットライン通話用に設定でき、受話器を上げると指定された制御室席に自動接続されます。これにより緊急時の操作手順が削減されます。

通報が制御室に到達すると、配信インターフェースに内線番号、端末名、関連エリアが表示されます。オペレーターは複数の内線記録を手動で確認することなく、どのポンプ室またはプロセスユニットから発信されているかを迅速に判断できます。

通報に応答した後、制御室は通常、以下の重要な点を確認する必要があります。

• 異常状態の正確な場所
• どの機器またはプロセスラインが関与しているか
• 現場に漏れ、煙、または裸火があるか
• 負傷者や閉じ込められた人はいるか
• 関連する操作を直ちに停止する必要があるか
• 保守、消火、または他の専門要員が必要か

問題が日常的な機器故障であれば、制御室は保守要員に通知できます。イベントがプロセス安全リスクを伴う場合は、プロセススーパーバイザー、HSE要員、当直管理者にも連絡できます。

複数の専門家が一緒に状況を評価する必要がある場合、配信員はフィールド要員、制御室、技術エンジニア、責任管理者を同じ通話に参加させる一時的な音声会議を設定できます。これにより、情報が現場からAさん、AさんからBさん、BさんからCさんへと確認のために渡る必要性が減ります。

PAおよび可聴・可視警報との連携

石油化学生産エリアには、ポンプ、コンプレッサー、冷却ファンなどの連続運転機械が多く含まれます。このような環境では、フィールド作業員が防爆電話を通じて制御室と明確に通信できても、近隣の要員は同じ緊急情報を聞いたり受け取ったりできない場合があります。

したがって、電話通信と構内放送システムとの連携が重要です。

制御室が警告をより広いエリアに届ける必要があると判断した場合、関連する生産ゾーンに放送を送信できます。例えば、ポンプ室で異常イベントが発生した場合、制御室は最初に影響を受けたポンプエリアと隣接する位置に通知するかもしれません。イベントがさらに進行すれば、対応計画に従って放送をプロセスユニット全体に拡大できます。

典型的な放送内容には以下が含まれます。

• 現在の操作を停止する
• 指定エリアを直ちに避難させる
• 無関係者の進入を防ぐ
• 保守または緊急チームを指定場所に誘導する
• アクセス経路と緊急ルートを確保する
• 制御室からのさらなる指示を待つ

特に騒音の多いプロセスエリアでは、産業用ホーン、増幅電話、または可聴・可視警報装置を追加して、音声と点滅信号の両方で緊急通知を伝達できます。

これらのデバイスは異なる機能を果たします。

• 防爆電話：フィールド要員と制御室の間の双方向通信を提供
• 構内放送システム：制御室が1つまたは複数のゾーンに情報を配信できる
• 可聴・可視警報装置：高騒音または複雑な運用環境での警報認識を強化

効果的な統合とは、3つのシステムすべてが常に同時に起動することを意味するわけではありません。制御室はインシデントレベルと影響範囲に応じて適切な通信方法を選択する必要があります。

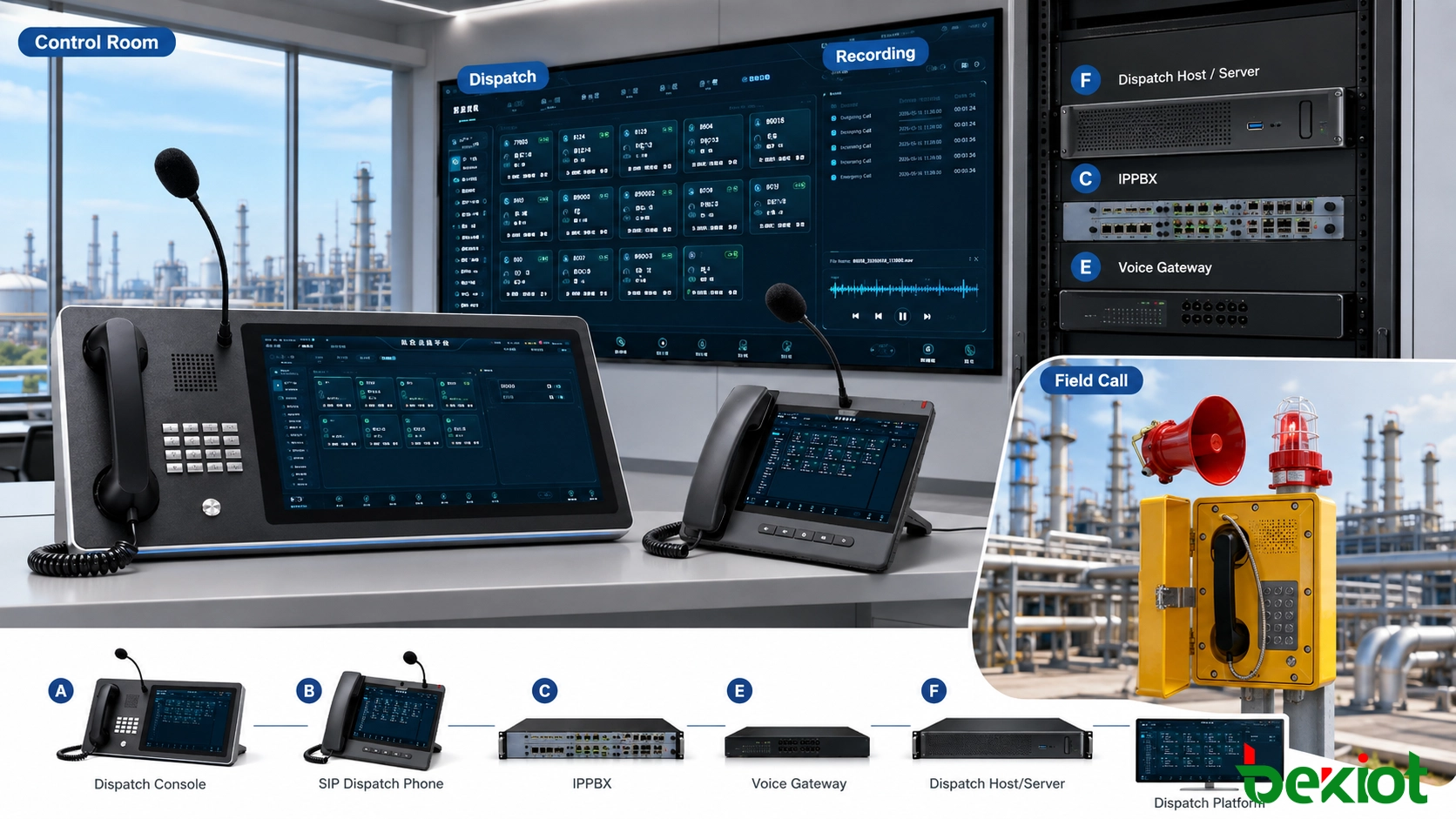

制御室に求められる配信機能

石油化学プラントの中央制御室は、通常、1台や2台の電話をはるかに超える管理を行います。多数のプロセスユニット、当直室、フィールドポジションから通報を受ける可能性があります。したがって、配信システムは従来の電話機能を単に大きな画面に配置するのではなく、実際の生産組織を反映する必要があります。

視覚的ユーザー管理

異なるエリアの電話は、タンクファーム、ポンプ室、積載エリア、プロセスユニット、保守チーム、当直室などの組織構造に従って表示できます。配信員はインターフェースから直接ポジションを選択して通話を開始できます。

個別通話とクイック通話

日常運用中、配信員は個別のポジションに直接連絡できます。頻繁に使用されるユーザーはクイックアクセスエリアに配置して、内線を見つける時間を短縮できます。

グループ通話

保守、生産切り替え、または臨時作業に複数のポジションが関与する場合、プロジェクト設定に従って事前定義のユーザーグループに一括連絡できます。

音声会議

複雑なインシデントでは、フィールド要員、技術管理者、保守スタッフ、当直管理者を同じ会議に参加させ、重要な情報の繰り返し伝達を減らせます。

通話転送とピックアップ

着信を別の専門家が処理する必要がある場合、制御室は適切なポジションに転送できます。システム構成によっては、配信ポジションが無人内線宛の着信をピックアップすることも可能です。

緊急割り込みと優先配信

重要な緊急イベントでは、プロジェクト要件に応じて認可割り込みなどの機能を設定できます。これらの機能は、日常運用中の不適切な使用を防ぐために、明確に定義されたユーザー権限で制御する必要があります。

端末状態監視

プレゼンスまたは状態報告をサポートするIP端末の場合、配信インターフェースはオンライン、オフライン、アイドル、ビジーなどの状態を表示できます。重要な通信ポイントがオフラインのままの場合、保守要員は緊急時にその通信ポイントが必要になる前に、端末、ネットワーク、または電源を調査できます。

フィールド防爆電話、SIP電話、ボイスゲートウェイ、既存の通信リソースを集中管理下に置く必要があるプロジェクトでは、指令・配信システムを使用して番号、組織構造、権限、端末状態を管理できます。会議通話、構内放送、録音、サードパーティシステム統合は、プロジェクト要件に応じて追加できます。

関連システム：Becke 指令・配信システム

通信記録がインシデントレビューをどのようにサポートするか

石油化学プラントでの単一の異常イベントは、しばらく続き、複数の通話を発生させる可能性があります。

例：

初期フィールド報告 → 制御室確認 → 保守通知 → プロセス要員連絡 → 対応指示 → フィールドフィードバック → イベント終了

これらの通話が集中記録なしに異なる端末で発生した場合、イベント後に通信プロセスを再構築することは困難になる可能性があります。

配信システムが録音プラットフォームと連携する場合、プロジェクト要件に応じて以下の情報を保存できます。

• 発信番号
• 着信番号
• 通話時間
• 接続ステータス
• 通話時間
• 配信ポジション
• 関連配信操作
• 関連録音ファイル

管理要員は日付、内線番号、配信ポジション、またはその他の運用情報で記録を検索できます。当直検査、障害分析、またはインシデント後のレビュー中に、関連する期間の通信を迅速に特定できます。

したがって、録音の価値は音声の保存に限定されません。さらに重要なのは、インシデント発生後に制御室がどのような通信と配信アクションを実行したかを経営陣が理解するのに役立つことです。

ブラウンフィールドアップグレードは完全なIP置き換えを必要としない

石油化学業界の多くのプロジェクトは、既存施設のアップグレードを含みます。アナログ防爆電話、従来型PBX、アナログ構内放送回路、独立した録音機器が現場で何年も稼働している可能性があります。

既存機器が良好な状態を保っている場合、すべてを取り外して再構築すると、プロジェクトコストと必要な停止作業およびケーブル変更作業の両方が増加する可能性があります。

より実用的なアプローチは、通常、まず既存の通信リソースを棚卸しすることです。

• どのアナログ防爆電話を引き続き使用できるか
• 既存の銅線ケーブリングがまだ許容可能な状態か
• 既存のPBXを保持する必要があるか
• どのエリアにすでに産業用イーサネットが敷設されているか
• 構内放送システムが適切なインターフェースを提供しているか
• 既存の録音システムを引き続き稼働させる必要があるか

この評価に基づいて、レガシーシステムはボイスゲートウェイ、SIPトランク、またはその他の適切なインターフェースを介して新しい配信プラットフォームに段階的に接続できます。新しいプロセスユニットではSIP電話を使用し、古いユニットではアナログ電話を維持し、両方とも最終的に同じ制御室から管理されます。

このアプローチは段階的実装により適しており、進行中の生産に対する通信アップグレードの影響を軽減できます。

信頼性は通信経路全体に依存する

防爆電話を設置しても、通信チェーン全体が自動的に信頼できるものになるわけではありません。単一の通話は、フィールド端末、通信回線、ネットワークスイッチ、ゲートウェイ、配信ホスト、制御室ポジションなど、複数の要素に依存する可能性があります。

いずれかの重要ポイントでの障害が通信に影響を与える可能性があります。

SIPアーキテクチャでは、産業用スイッチ、電源、コアサーバー、ネットワークリンクに特に注意を払う必要があります。複数の重要なプロセスユニットが同じIP通信プラットフォームに依存している場合、プロジェクトの信頼性要件に応じて、ネットワークリング、冗長サーバー、電源冗長、障害復旧メカニズムを検討できます。

アナログシステムでも回線品質に注意が必要です。銅線ケーブルが老朽化していたり、接続部が湿気の影響を受けていたり、建設中にケーブリングが損傷したりすると、電話自体が正しく動作していても、通話障害、ノイズ、または完全な中断が発生する可能性があります。

このため、石油化学プラントの防爆通信は、個々の端末の仕様を比較するだけでなく、完全な通信チェーンの観点から設計されるべきです。

導入時に見落とされがちな詳細

危険な石油化学エリアでの通信プロジェクトは、まず実際の現場条件と安全要件を考慮する必要があります。機器の選択は電話機能のみに基づいて行うことはできません。設置エリアは、選択した端末の防爆適合性とも一致する必要があります。

防爆と侵入保護は異なる

防爆認証は、機器が特定の爆発性環境向けに設計されていることを示しますが、IP保護等級は主に粉塵や水の侵入に対する保護を示します。これらは異なるリスクに対処します。

防水性能に優れた電話が、自動的に爆発性雰囲気での設置に適しているわけではありません。

屋外エリアには長期的な環境保護が必要

タンクファーム、積載エリア、一部のプロセスユニットは長期間屋外にさらされます。通信機器の選択と設置時には、雨、ほこり、日光、腐食、高温、低温をすべて考慮する必要があります。

高騒音エリアには異なる音響設計が必要

周囲騒音が高い場合、標準的なハンドセットが十分な通信を提供するかどうかを評価する必要があります。一部のポジションでは、増幅された音声を備えた防爆通信端末に、より広範な通知のためにホーンや可聴・可視警報装置を組み合わせた方が適している場合があります。

番号は実際のポジションと一致させるべき

電話番号は設置順序のみに従って割り当てるべきではありません。各内線番号を端末名、プロセスユニット、実際のポジションと関連付けることで、後続の配信と保守がはるかに容易になります。

権限は事前に計画すべき

通常の当直要員、チームリーダー、専門配信員、システム管理者には同じ操作権限は必要ありません。構内放送、会議通話、割り込み、システム管理などの機能は、実際の責任に応じて割り当てるべきです。

最後に

防爆電話を石油化学プラントの制御室配信システムと統合することは、単にフィールド電話をサーバーに接続するだけの問題ではありません。目的は完全な生産通信経路を確立することです。

フィールド要員は防爆電話を使用して機器の異常や緊急事態を報告します。制御室は端末情報から場所を特定し、現場と直接通信します。インシデントの種類に応じて、保守チーム、プロセス要員、HSEスタッフ、その他の責任者を対応に参加させることができます。より広いエリアに通知する必要がある場合、制御室は必要な通話情報と録音情報を保持しながら、構内放送や可聴・可視警告リソースを起動できます。

新しい石油化学プロジェクトでは、SIP防爆電話、配信、構内放送、録音を設計段階から一緒に計画できます。既存プラントは、良好な状態のアナログ電話とフィールドケーブリングを維持し、ゲートウェイを介して新しいIP配信アーキテクチャに徐々に統合できます。

重要なのは、何台の電話が設置されているかではありません。問題が発生したときに要員が制御室に迅速に連絡できるか、制御室が適切な人に到達できるか、指示が時間通りに影響を受けるエリアに届けられるか、通信プロセスを後でレビューおよび追跡できるかが重要です。

FAQ

防爆電話は石油化学プラントのどこに設置すべきですか？

設置ポイントは、危険エリア分類、要員の動線、機器分布、緊急通信要件に基づいて決定する必要があります。一般的な場所には、タンクファームの入り口、ポンプ室、積載プラットフォーム、コンプレッサー室、プロセスユニット、点検場所、重要機器操作エリアが含まれます。正確な数と間隔は実際のプラントレイアウトに応じて決定する必要があります。

すべてのフィールド防爆電話がオフフックホットライン通話を使用すべきですか？

必ずしもそうではありません。ホットライン通話は、緊急支援ポイント、重要機器の位置、または固定制御室にのみ連絡する必要がある場所により適しています。同じ電話が複数の部門との日常通信もサポートする場合、通常の数字ダイヤルを維持する方が一般的に柔軟性があります。

制御室ネットワークが障害を起こした場合、フィールド電話はまだ機能しますか？

これはシステムアーキテクチャに依存します。システム設計中に、重要な生産エリアでは、スイッチ、配信ホスト、サーバー、またはネットワークリンクが故障した場合に通信がどのように動作するかを定義する必要があります。必要な信頼性レベルに応じて、冗長機器、弾力性のあるネットワークパス、またはその他のローカル通信メカニズムを検討できます。

防爆電話はDCSまたは火災警報システムと統合できますか？

統合は、両方のシステムで利用可能なインターフェースとプロジェクト設計に依存します。実装前に、プロジェクトはどのシステムがイベント信号を生成するか、配信プラットフォームが受信する必要がある情報、許可されるアクションを定義する必要があります。統合はAPI、I/Oインターフェース、またはその他の適切な方法を介して実装できます。

より多くの防爆電話を設置することが常に良いですか？

いいえ。通信ポイントが少なすぎると一部の運用ポジションへの到達が困難になる可能性がありますが、単に電話の数を増やしても、ネットワーク信頼性、電源、ケーブリング、またはコア通信プラットフォームに関する問題は解決されません。より良いアプローチは、要員の活動エリアと運用リスクに基づいて通信ポイントを計画し、すべての重要ポイントが信頼できる通信パスとバックエンドシステムによってサポートされていることを確認することです。
