防爆電話機を設置することで現場端末としての要件は満たせますが、それだけで通信システム全体が完成するわけではありません。安定した運用を実現するには、電話機を中央制御室へ接続する方法、通話のルーティング、発信場所の識別、確認済み事象を構内放送や緊急通知へ展開する手順まで設計する必要があります。

防爆電話機の接続方式には、SIPによる直接登録、FXS音声ゲートウェイを介した接続、既設アナログ回線と新しいIP端末を組み合わせるハイブリッド構成があります。適切な方式は、現場配線、ネットワークの利用状況、運用手順、および障害発生時にも維持すべき通信サービスに基づいて決定します。

危険場所と安全場所の境界を明確にする

システム設計では、最初に危険場所の境界を明確にする必要があります。現場電話機は、プロセス設備、積載エリア、タンクファーム、ポンプ場など、現場のリスク評価で指定された場所に設置されます。IP PBXサーバー、音声ゲートウェイ、通話録音システム、指令台、コアネットワークスイッチは、通常、中央制御室、機器室、または適切な安全場所に設置します。

中央設備を危険場所の外に配置することで、保守作業が容易になり、危険環境にさらされる稼働機器の数を減らせます。ただし、危険場所内に設置されるスイッチ、電源装置、ジャンクションボックス、メディアコンバーター、ケーブル引込口については、それぞれ個別に適合性を評価する必要があります。同じ通信システムに含まれているという理由だけで、防爆電話機の保護性能が他の機器にも適用されるわけではありません。

一般的な通信経路は次のとおりです。

防爆電話機 → 産業用ネットワークまたは現場電話回線 → スイッチまたは音声ゲートウェイ → 統合通信プラットフォーム → 指令台、当直室電話機、構内放送システム

建物間の接続には追加の検討が必要です。長距離の銅線は、落雷、電磁干渉、接地電位差の影響を受ける可能性があります。実施可能な場合は、事業所内の基幹回線に光ファイバーを使用し、銅線Ethernetまたは電話回線は現場端末付近の最終接続区間に限定します。ケーブル経路、接地、サージ保護、機械的保護は、現場の電気設備設計および危険場所に関する施工要件に適合させる必要があります。

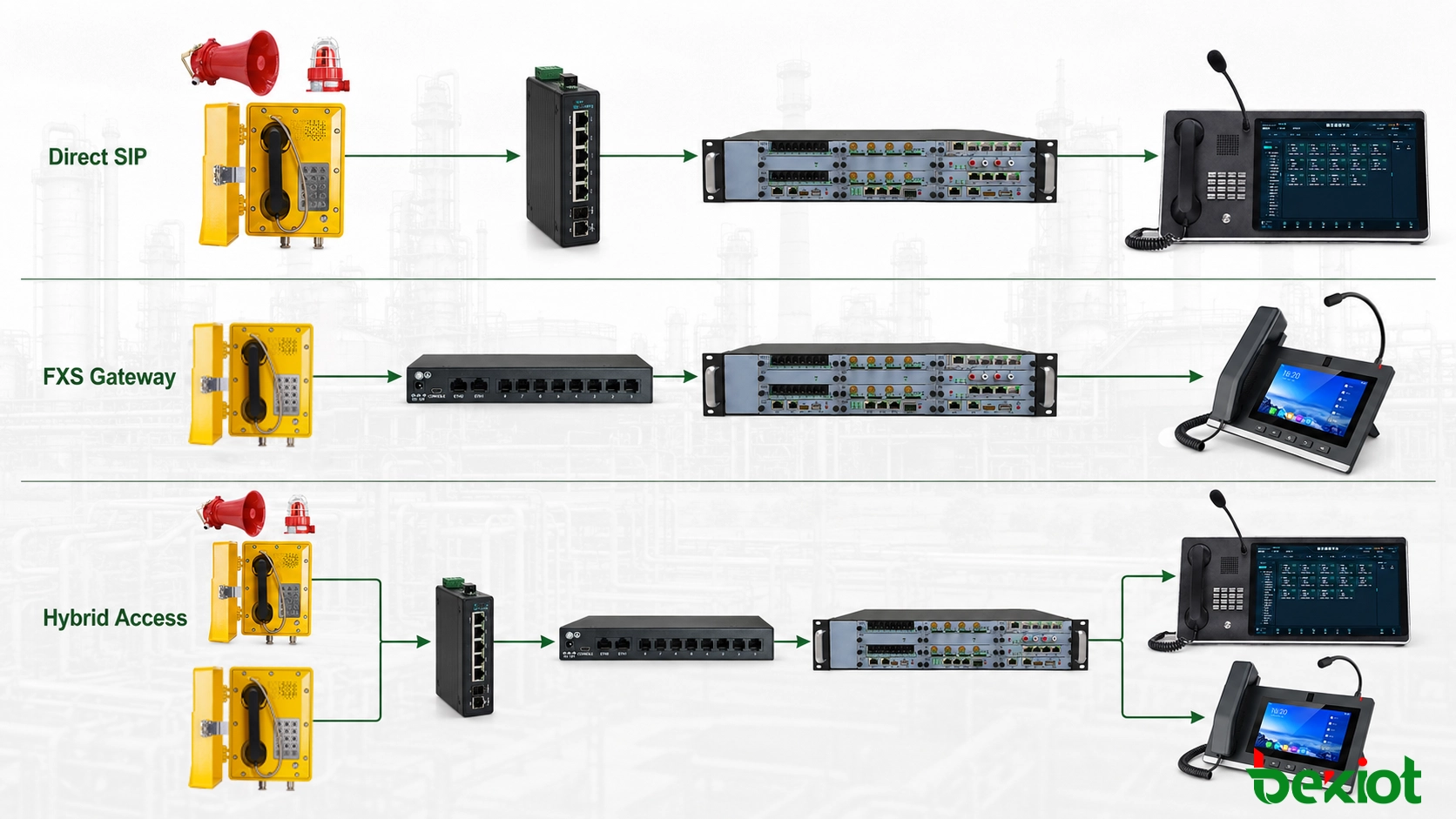

適切な接続アーキテクチャを選択する

SIPによる直接登録

産業用Ethernetが整備された新規設備では、防爆SIP電話機を産業用スイッチへ接続し、IP PBX、SIPサーバー、または統合通信プラットフォームへ直接登録できます。プラットフォームは端末に内線番号を割り当て、必要な権限、着信先、録音ポリシー、フェイルオーバー規則を適用します。

防爆SIP電話機 → 産業用スイッチ → 統合通信プラットフォーム → 指令台または当直室電話機

直接登録方式では、プロトコル変換の段階を減らし、端末の状態、ネットワークアドレス、通話履歴を一元管理できます。また、各現場から機器室まで個別のアナログ回線を敷設することなく、ネットワークとアカウントの設定によって電話機を追加できます。

EX-BH621などのSIP端末は、この構成における現場内線端末として使用できます。ただし、設置場所、給電方式、ネットワークインターフェースへの適合性については、実際のプロジェクト条件と最新の製品資料に基づいて確認する必要があります。

端末をネットワーク経由で給電する場合は、スイッチの電力容量、ケーブル長、バックアップ電源構成を設計資料に記録します。独立した電源を使用する場合は、電源経路とデータ経路を個別に文書化します。これにより、無関係な設備を確認することなく、オフラインになった端末の原因を特定しやすくなります。

FXSゲートウェイによるアナログ接続

既設の産業施設では、アナログ防爆電話機と現場電話回線が引き続き使用されている場合があります。電話機と回線が正常な状態であれば、音声ゲートウェイのFXSポートへ接続できます。ゲートウェイはアナログ回線をSIP内線に変換し、IP PBXまたは統合通信プラットフォームへ接続します。

アナログ防爆電話機 → 現場電話ケーブル → FXS音声ゲートウェイ → 統合通信プラットフォーム

ゲートウェイ変換方式は、既設の現場設備を維持しながら、短期間での全面交換を避けたい更新プロジェクトに適しています。ただし、ゲートウェイが変換するのは通信インターフェースのみです。現場回線の絶縁不良、浸水、端子腐食、電気的干渉を解消することはできません。そのため、統合前に回線状態、ループ長、端末処理の品質を確認する必要があります。

各FXSポートは、固定された現場端末および設置場所に割り当てます。ポートや回線を変更した場合は、ゲートウェイのポートマップ、内線番号台帳、指令画面の表示名、竣工図を同時に更新する必要があります。更新されていない場合、指令台に表示される場所と実際の発信場所が一致しなくなる可能性があります。

ハイブリッド構成

大規模な産業施設では、エリアごとに段階的な更新を行うことがあります。既存のプロセスエリアではアナログ電話機を継続使用し、新設建屋や拡張された生産エリアにはSIP端末を導入できます。アナログ回線をFXSゲートウェイ経由で接続し、IP端末を直接登録することで、両方の端末を1つの統合通信プラットフォームで運用できます。

ハイブリッド構成では、インターフェース変換を行う場所を明確に示す必要があります。システム図には、SIP直接接続を使用するエリア、アナログ回線を維持するエリア、ゲートウェイの設置場所、中央プラットフォームまたは広域ネットワークの障害時にも維持すべきローカル通信サービスを記載します。

設置場所を基準に内線番号とルーティングを構成する

電話機を接続した後は、プラットフォーム上の内線番号を実際の設置場所と関連付ける必要があります。「8001」のような内線番号だけでは、運用上十分な情報を得られません。指令画面には、「タンクファーム東」「積載エリア2」「ユーティリティポンプ室」など、現場で使用される分かりやすい場所名も表示する必要があります。

複数の建物や事業所を含むシステムでは、事業所プレフィックス、エリアコード、端末番号を組み合わせた番号計画を使用できます。タンクファーム、積載エリア、生産設備、ユーティリティ建屋ごとに異なる番号範囲を割り当てることもできます。この構成により、オペレーターは発信元を迅速に識別でき、保守担当者は対応するスイッチポート、ゲートウェイチャネル、現場回線を追跡しやすくなります。

通話ルーティングは、すべての現場電話機を同じ宛先へ接続するのではなく、勤務体制に合わせて設定します。一般的なルーティングポリシーには、次のようなものがあります。

• 現場からの通話を、該当エリアを担当する指令席へ優先的に接続する。
• 応答されなかった通話を、当直グループまたは予備オペレーターへ転送する。
• 複数の指令席を同時に呼び出す。
• 緊急通報ポイントに専用の宛先または優先度を設定する。
• 選択した通話を、発信番号、時刻、応答した指令席の情報とともに録音する。

通話中、無応答、オフラインの各状態に対する処理方法も定義する必要があります。順次呼出し、同時呼出し、予備番号への転送では、運用結果が異なります。選択する方法は、通話プラットフォームの初期設定ではなく、現場の責任分担と運用手順に合わせる必要があります。

複数拠点を接続する場合は、広域ネットワーク障害時の動作も定義します。中央プラットフォームへ接続できない場合でも、現場電話機から近隣の当直室へ通話する必要がある場合は、そのローカル通話経路をシステム構成に含め、受入試験で確認します。

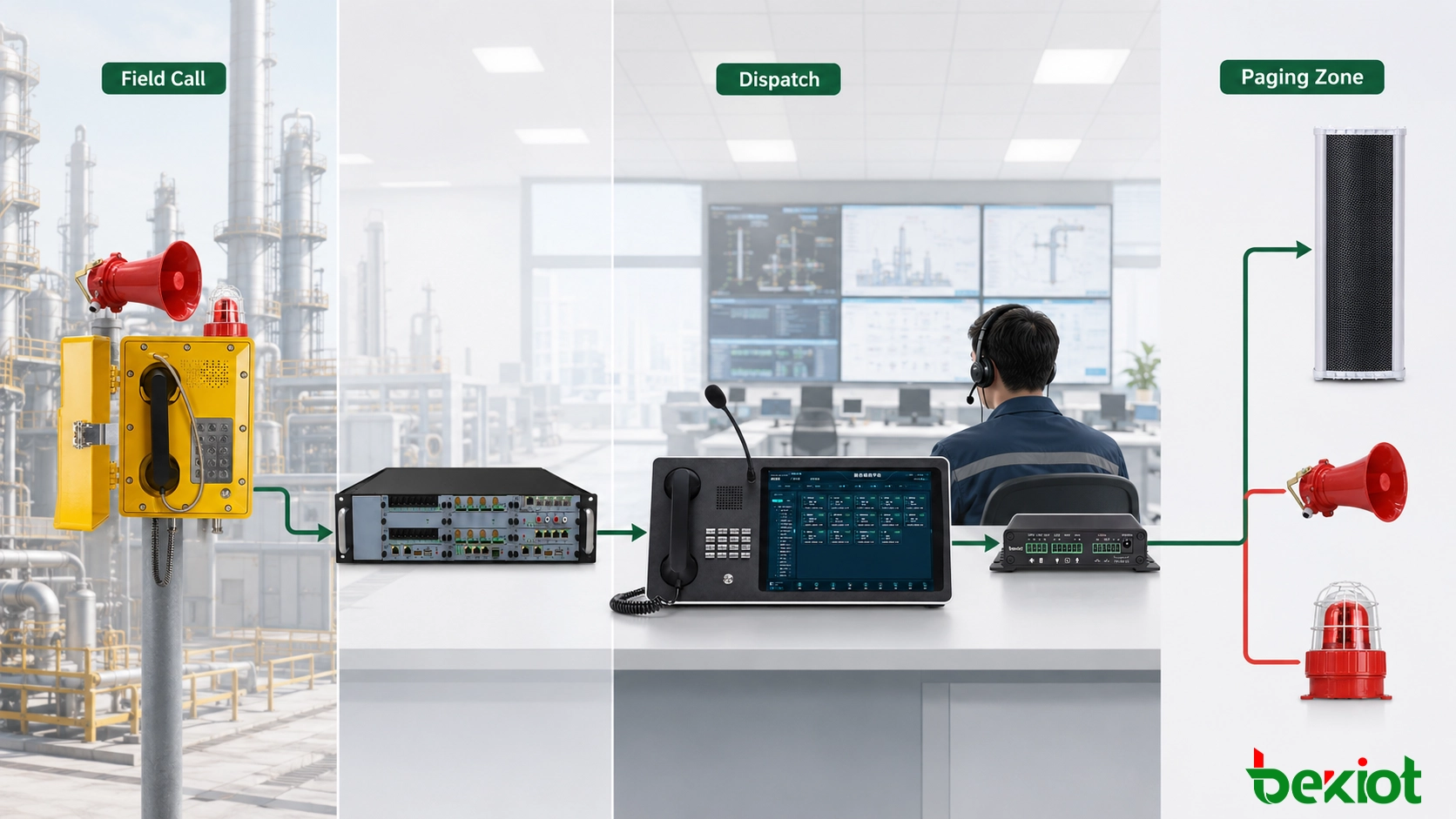

現場通話を指令業務と構内放送に連携する

電話システムと構内放送システムは異なる役割を持ちます。電話機は現場担当者とオペレーター間の双方向通話を提供し、構内放送システムはライブ音声または録音済みメッセージを1つ以上のエリアへ配信します。統合通信プラットフォームは、これらを同一サービスとして扱うことなく、1つの運用フローとして連携できます。

オペレーター確認後の放送

現場担当者が中央制御室へ電話をかけ、発生場所と現在の状況を報告します。オペレーターは発信者情報と画面に表示された場所を確認した後、指令台から必要な放送エリアを選択します。

オペレーターによる確認は、広範囲へ通知する前に状況確認が必要な生産設備のトラブルに適しています。実際の影響範囲に応じて、単一エリア、隣接する複数エリア、または全拠点放送グループを選択できます。

専用内線番号による放送

プラットフォームは、建物、生産エリア、全体放送グループごとに専用の放送内線番号を割り当てることができます。権限を持つオペレーターが該当番号へ発信すると、放送ゲートウェイ、SIPスピーカー、または既設の構内放送設備を通じて音声が配信されます。

放送先には、明確な権限、放送前の予告音、使用中の処理、セッション終了の規則を設定する必要があります。全拠点放送グループをすべての一般内線から利用できるようにするべきではありません。対象エリアがすでに使用中の場合は、2番目の要求を拒否するか、待機させるか、優先度に応じて現在の放送を中断するかを定義します。

アラーム連動メッセージと視覚警報

アラーム制御装置や外部システムは、対応するインターフェースを通じて統合通信プラットフォームへイベントを送信できます。プラットフォームは指定された宛先を選択し、録音済みメッセージの再生や、表示灯などの視覚警報装置または音響警報装置を作動させます。

現場通話またはアラームイベント → 発信元と権限の確認 → オペレーター確認またはプラットフォームルールの実行 → 放送エリアの選択 → ライブ音声または録音済みメッセージの配信 → セッション終了と状態復旧

自動連動には、トリガー元、インターフェース、メッセージの保存場所、送信先エリア、優先度、リセット条件を明確に定義する必要があります。通話プラットフォーム上で高い優先度を設定しても、構内放送アンプに入力されている他の音源が自動的に遮断されるとは限りません。放送ゲートウェイ、放送制御装置、アンプが、音声経路全体で必要な優先制御またはミュート制御に対応している必要があります。

構内放送を火災警報や人命安全に関わる用途で使用する場合は、プロジェクト要件および関連法規に基づいてシステム全体を評価する必要があります。電話と構内放送を連携しただけで、一般的な通信システムが規格に適合した非常用放送設備になるわけではありません。

音声品質とサービス継続性を同時に計画する

SIP端末が登録されていることだけでは、音声経路が正常に動作しているとは判断できません。通常、SIPは登録、通話確立、通話終了を処理し、RTPが実際の音声メディアを伝送します。そのため、電話機がオンラインと表示されていても、無音、片方向通話、断続的な音声途切れが発生する可能性があります。

必要に応じて音声端末を専用VLANへ配置し、実際の通信経路全体にアクセス制御とQoSポリシーを適用できます。試験は、無負荷のネットワークだけでなく、実際の運用に近いネットワーク負荷をかけて実施する必要があります。共有アップリンクや広域ネットワークを通過する通話では、エンドツーエンド遅延、ジッター、パケット損失、ルーティングの安定性を重点的に確認します。

コーデックは、電話機、ゲートウェイ、IP PBXサーバー、指令台、通話録音システムで一貫して計画する必要があります。不要なトランスコーディングはプラットフォームのリソースを消費し、追加の遅延を発生させる可能性があります。アナログ端末とSIP端末が同じ通話経路を使用する場合は、ゲートウェイと中央プラットフォームの両方でメディア設定を確認します。

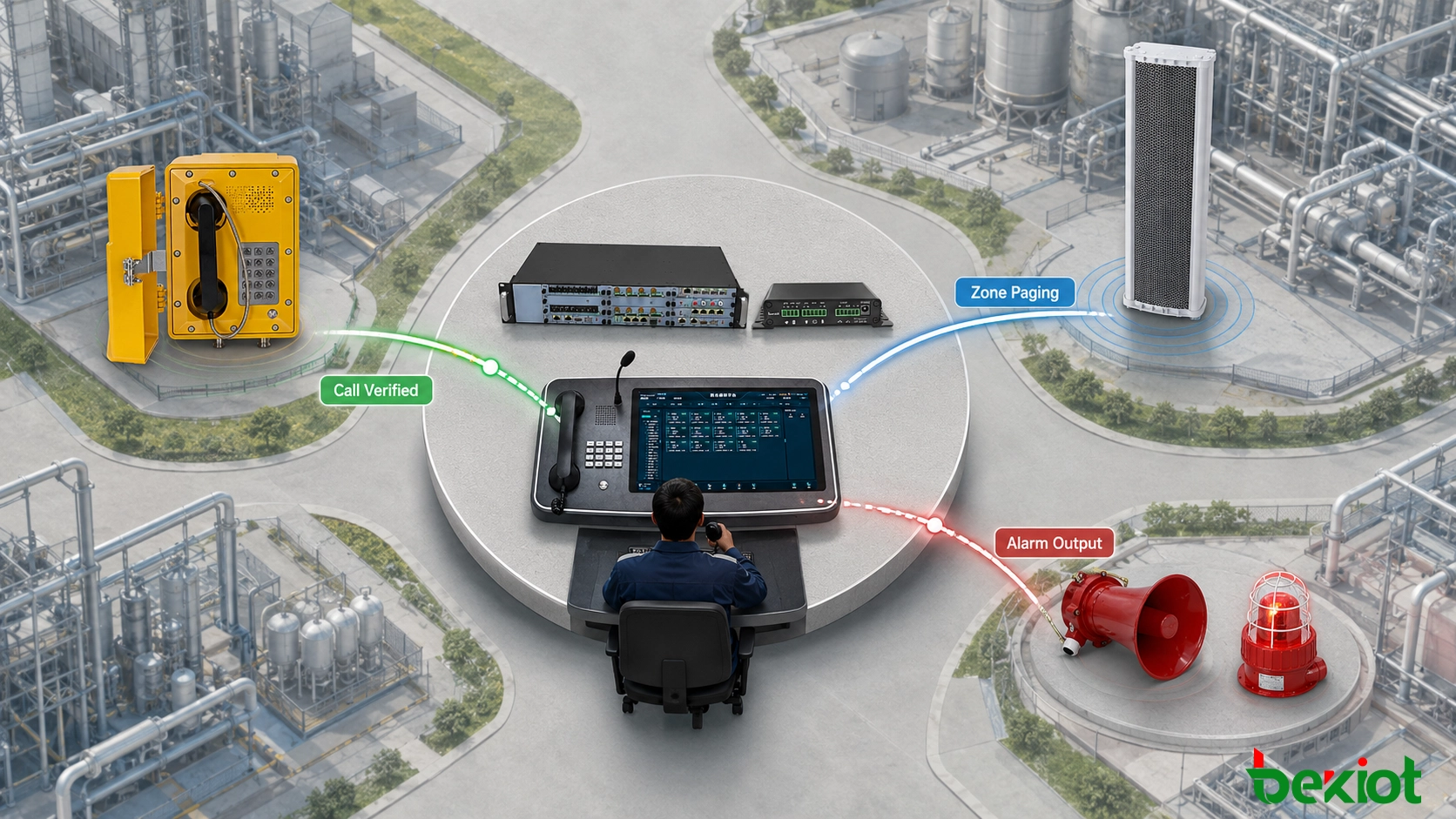

可用性の計画では、通信経路全体を対象にする必要があります。

• 現場電話機と産業用スイッチにバックアップ電源が必要か。
• 1台のスイッチ障害によって生産エリア全体が切断される可能性があるか。
• ゲートウェイや端末の障害をオペレーターへどのように通知するか。
• 統合通信プラットフォームに冗長化またはバックアップ登録が必要か。
• 指令台が故障した場合でも、当直室電話機で重要な通話を受けられるか。
• 広域ネットワークの障害中でもローカル通話を継続できるか。
• 構内放送システムを使用できない場合に、どの代替通知方法を使用するか。

2台のサーバーによる運用、バックアップ登録、冗長化ネットワーク経路、オフラインでのメッセージ再生は、すべての機器で自動的に利用できる機能ではありません。最終設計に含める前に、選定したハードウェア、ソフトウェアバージョン、ライセンス構成で各保護機能がサポートされているか確認する必要があります。

運用フロー全体を対象に試運転する

1回の通話試験に成功しただけでは、システムが実際の運用に対応できることを証明できません。受入試験では、現場電話機からオペレーター、放送先、障害復旧までの一連の運用フローを確認する必要があります。

1. 端末情報を確認します。 各電話機の内線番号、端末名、設置場所、スイッチポートまたはゲートウェイチャネルを確認します。
2. 双方向通話を試験します。 現場から指令台への通話、指令台から現場への折り返し通話、当直室電話機との通話を確認します。
3. 場所表示を確認します。 指令画面に表示される場所が、現場のラベルおよび竣工図と一致していることを確認します。
4. 運転騒音下で音声明瞭度を評価します。 周辺設備が稼働している状態で、音声明瞭度、受話音量、遅延、片方向音声、断続的な途切れを確認します。
5. すべての放送先を確認します。 個別エリア、放送グループ、全体放送を試験し、選択していないエリアへ音声が配信されないことを確認します。
6. 使用中および優先度条件を試験します。 対象エリアが使用中の場合や、より高い優先度の要求を受信した場合に、想定どおりの動作を行うことを確認します。
7. ネットワークと電源経路を遮断します。 停止するサービス、継続するサービス、端末が自動的に復旧するかを記録します。
8. システム記録を確認します。 通話履歴、録音データ、アラームのタイムスタンプを比較し、システム時刻が一致していることを確認します。

受入試験の完了後は、端末アカウント、番号計画、ゲートウェイのポートマップ、ネットワークアドレス、放送グループ、通話ルート、ソフトウェアバージョンをプロジェクト資料に記録します。これらの資料は、将来の拡張、障害解析、設定変更に使用する管理された基準構成となります。

実運用に対応できるシステムでは、現場通話を正確な場所情報とともに担当オペレーターへ接続し、承認された手順に従って構内放送やアラームへ展開し、定義されたネットワーク障害や機器障害の後に予測可能な方法でサービスを復旧できる必要があります。

Becke Telecomは、危険場所や厳しい産業環境に対応する通信機器とシステム統合支援を提供しています。製品には、EX-BH621などの防爆電話機、産業用電話機、音声ゲートウェイ、IP PBXシステム、放送ゲートウェイ、指令端末などがあります。これらの機器は、現場ネットワーク、既設配線、運用手順に応じて組み合わせることができ、すべてのプロジェクトに同じ接続構成を適用する必要はありません。
