石油化学プラント、石油・ガス施設、タンクファーム、鉱山、ポンプステーション、コンプレッサールーム、地下産業施設で使用される電話機器は、オフィスとは大きく異なる条件に対処しなければなりません。引火性ガスや蒸気が存在する可能性があり、高騒音、湿気、粉塵、油、腐食、広範囲な温度変化がすべて同時に機器に影響を与える可能性があります。

このため、危険な産業サイト用の電話を選ぶことは、単に通話できるかどうかを確認する問題ではありません。設置エリア、防爆要件、利用可能なケーブリング、環境条件、電話の背後にある通信システムをすべて考慮する必要があります。

防爆電話は、そのような環境での使用を目的として設計された固定式の産業用通信端末です。サイトに応じて、従来のアナログ電話回線を使用するか、SIPを介してIPネットワークに直接接続することができます。そこから、電話はIP-PBX、指令コンソール、構内放送システム、音声録音、ビデオ監視、または警報プラットフォームを含むより大きなシステムの一部になることができます。

防爆電話とは何か？

その核心において、防爆電話は依然として電話の通常の機能、すなわち発信、着信、内線ダイヤル、双方向音声通信を実行します。違いは、機器がどのように構築され、どこで動作することを意図しているかにあります。

危険エリアに設置される機器の場合、筐体、電気設計、ケーブルエントリ、シール、接続方法、材料、表面温度のすべてが重要です。したがって、防爆電話は、重い金属筐体の中に入れられた標準電話として扱うことはできません。

一般的なユニットには、電話本体、ハンドセット、マイク、キーパッドまたは専用の通話ボタン、通信インターフェースが含まれます。モデルによっては、外部スピーカー、可聴・可視警報装置、またはその他の制御インターフェース用の追加接続が利用可能な場合があります。

防爆電話を耐候性産業用電話と区別することも重要です。湿気、粉塵、腐食性のある屋外ロケーションが自動的に危険エリアになるわけではありません。爆発性雰囲気が存在する場合、電話は実際のエリア分類とサイト要件に従って選択する必要があります。

関連製品: EX-BH621 防爆電話

なぜ通常の電話は危険な産業エリアに不適切なのか

オフィス電話やほとんどの商用通信端末は、比較的きれいで制御された環境向けに設計されています。プロセスユニット、積載ステーション、ガス施設、その他の危険な場所の隣に同じ機器を設置すると、いくつかの問題が生じます。

電気部品が着火源となり得る

電話にはスイッチ、コネクタ、回路、電源が含まれています。危険エリアでは、可能性のある火花、アーク、異常温度、電気的故障を機器選択の一部として考慮する必要があります。

これが、実際の危険エリア分類と爆発性雰囲気の特性が、頑丈そうな電話を選ぶだけよりも重要である理由です。

産業環境は通信機器に過酷である

屋外のプロセスエリアや地下施設は、電話を雨、粉塵、油、腐食性物質、振動、偶発的な衝撃、大きな温度変化にさらす可能性があります。筐体材料、ケーブルグランド、シール、取り付け金具、配線方法はすべて、時間の経過に伴うユニットの性能に影響します。

高騒音が電話の動作方法を変える

鳴っている電話はオフィスでは簡単に聞こえるかもしれませんが、コンプレッサー、ポンプ、破砕機、または大型機械の隣ではほとんど気づかれません。

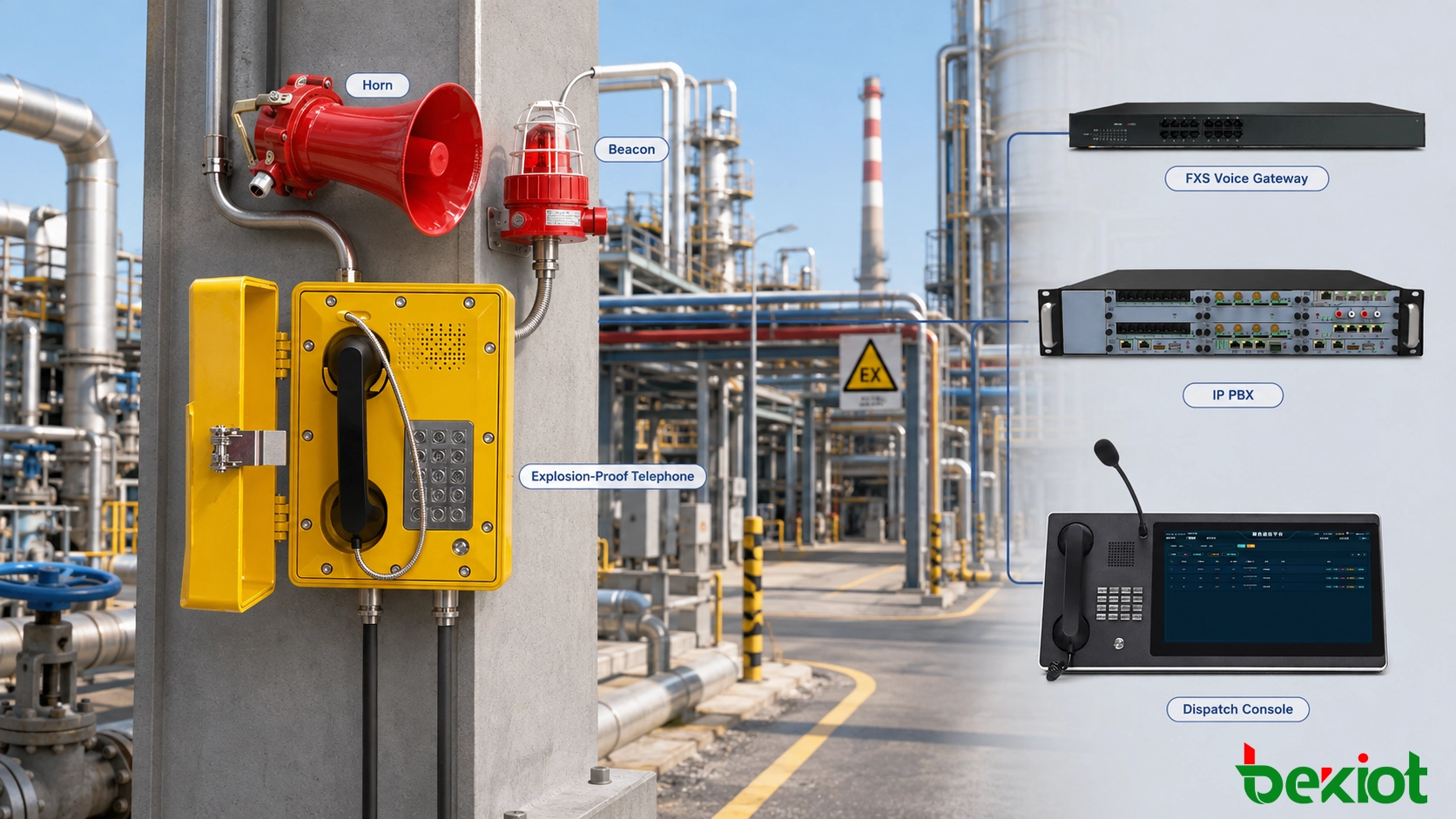

これらの場所では、電話は防爆ホーン、外部スピーカー、ビーコン、または可聴・可視警報と一緒に使用される場合があります。電話は通信経路を提供し、外部デバイスはエリア内の要員が通話や警報を実際に認識できるようにします。

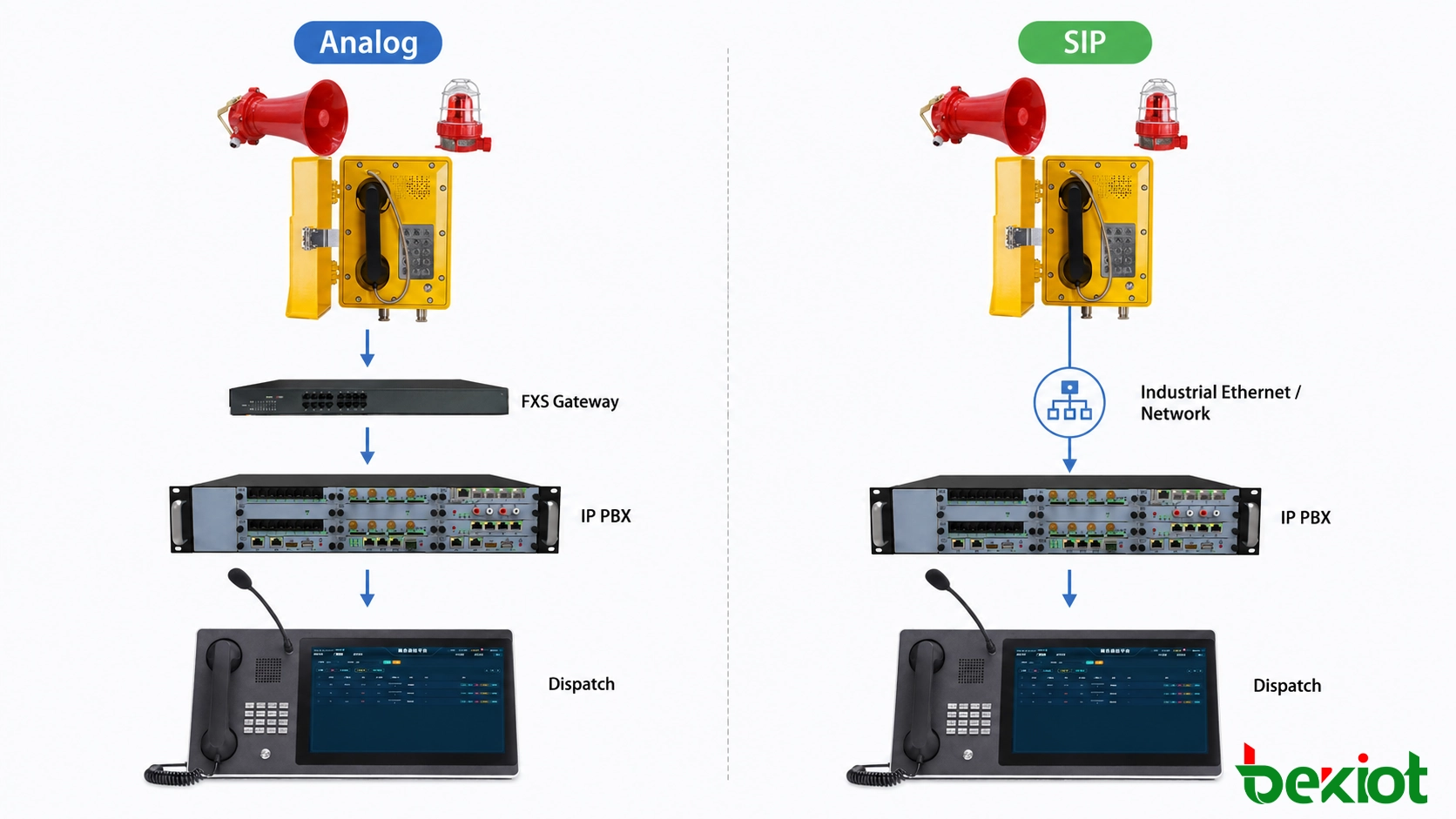

アナログまたはSIP防爆電話：どちらがサイトに適合するか？

アナログとSIPの両方の防爆電話が産業プロジェクトで使用されています。より良い選択は通常、電話自体よりも既に利用可能なインフラストラクチャに依存します。

アナログ防爆電話

アナログモデルは従来の電話ペアを使用し、通常はPBX、アナログ内線ポート、またはFXSボイスゲートウェイに接続されます。

この構成は、電話銅線ケーブルがすでに何百ものフィールド拠点に配線されている可能性があるため、古い化学プラント、製油所、鉱山、ユーティリティ施設で依然として一般的です。それらのケーブルがまだ良好な状態であれば、IP電話システムを導入するためだけに交換すると、不必要な建設作業が追加される可能性があります。

中央システムがすでにSIPに移行している場合、FXSゲートウェイはフィールド電話をサービス継続させながら、通話をIPネットワークに変換できます。

SIP防爆電話

SIP防爆電話は産業用イーサネットネットワークに接続し、IP-PBX、SIPサーバー、または指令プラットフォームに登録します。これは、新設プラントや、フィールドデバイスの近くに産業用イーサネットが既に利用可能なサイトにとって、よりクリーンなアプローチとなることがよくあります。

IPアーキテクチャは、異なるエリア間で共通の番号計画を使用し、電話システムを録音、指令、構内放送、その他のSIPベースの機器と接続することも容易にします。

既存プラントの場合、動作中のアナログフィールドネットワークを維持することがしばしばより実用的な決定です。新規設置の場合、ネットワークと電源設計が産業用に計画されていれば、SIPはシステム拡張と統合を簡素化できます。

防爆電話の仕様の読み方

防爆電話のデータシートには、防爆マーキング、ガスグループ、温度クラス、IP保護等級、動作温度が同じページにリストされていることがよくあります。これらの値は機器の異なる側面を説明しているため、交換可能な仕様として扱うべきではありません。

設置エリアから始める

同じ製油所内の制御室、屋外ユーティリティエリア、プロセスユニットは、非常に異なる通信機器を必要とする場合があります。したがって、電話モデルを選択する前に、設置ポイントと危険エリア分類を特定する必要があります。

IIBやIICなどのガスグループ

IIBやIICなどのマーキングは、防爆産業機器で一般的に見られます。それらの関連性は、実際のサイトの爆発性雰囲気に依存します。正しい選択は、プロジェクト設計文書、現地要件、および機器の認定範囲に従う必要があります。

T6は動作温度と同じではない

T1、T4、T6などの温度クラスは、指定された条件下で機器に許容される最大表面温度に関するものです。一方、-40°C～+60°Cなどの値は、通常、製品の周囲動作温度範囲を指します。

この2つの仕様は異なるものを説明しており、機器選択時に混同すべきではありません。

IP66は防爆を意味しない

IP66は粉塵と水の侵入に対する保護を説明しています。これは防爆評価ではありません。

電話はIP66またはそれ以上の筐体等級を持っていても、危険エリアに適さない場合があります。防爆と環境侵入保護は別々に確認する必要があります。

防爆電話をIP-PBXおよび指令システムに接続する

数台のフィールド電話は単純な音声ネットワークとして動作できますが、大規模な産業サイトでは通常、ポイントツーポイント通話以上のものが必要です。番号管理、制御室指令、録音、ページング、既存通信システムとの相互接続がすぐに設計の一部になります。

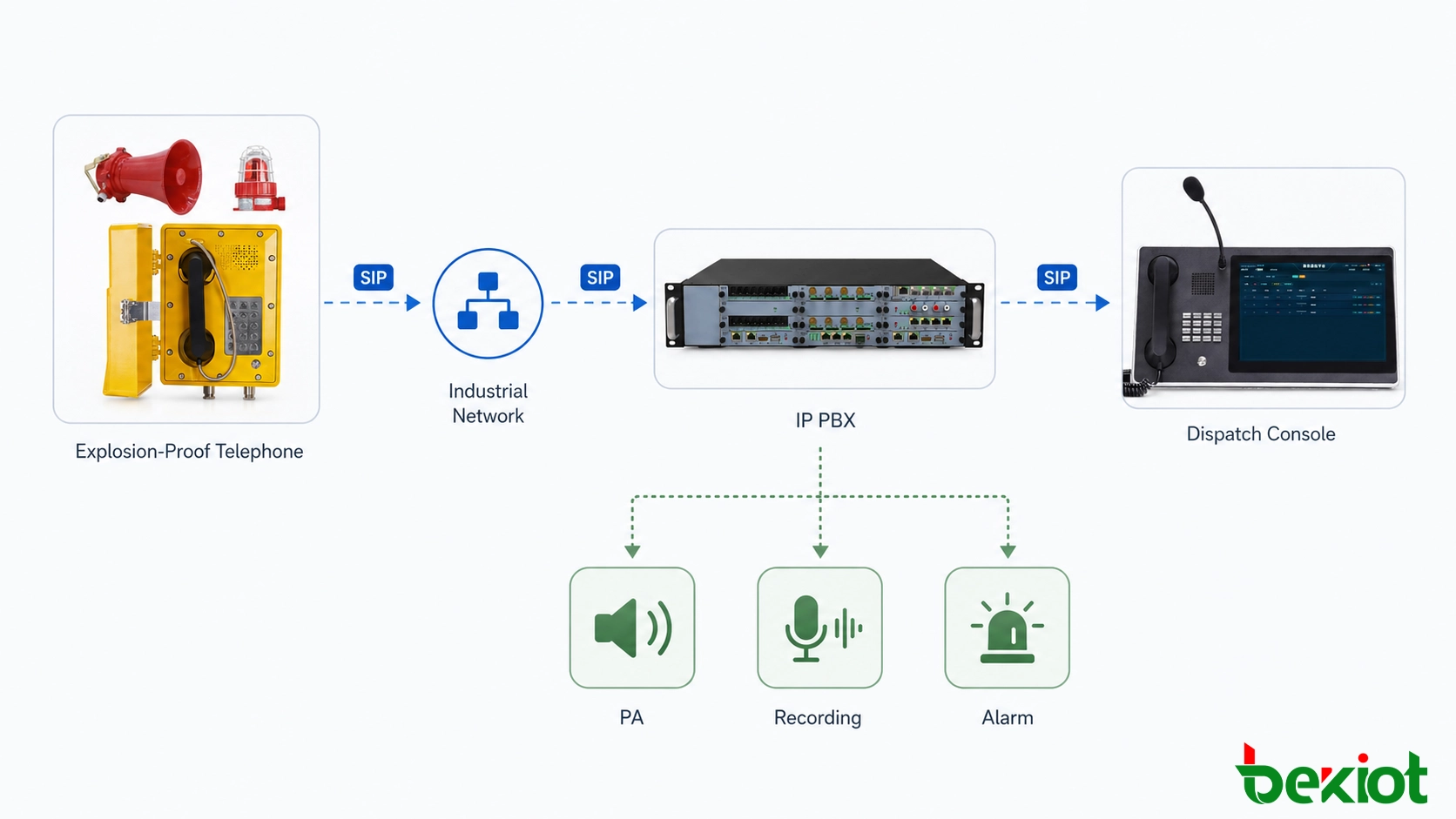

直接SIP接続

SIP防爆電話は、産業用スイッチを介してIP-PBX、SIPサーバー、または指令プラットフォームに登録できます。中央システムは内線番号と通話ルーティングを処理し、必要に応じて指令、録音、またはPAアプリケーションを接続できます。

典型的な経路は次のとおりです：

SIP防爆電話 → 産業用イーサネットスイッチ → IP-PBX / SIPサーバー → 指令コンソール / 録音 / PAシステム

この構成は、複数のプロセスエリア、建物、またはリモート施設が1つの番号計画と通信プラットフォームを使用する必要がある場合に役立ちます。

FXSゲートウェイを介した既存のアナログ電話の接続

ブラウンフィールドプラントでは、既存のフィールド銅線ペアをしばしば運用し続けることができます。通信室に設置されたFXSボイスゲートウェイは、アナログ内線を新しいIPシステム用のSIPチャネルに変換します。

通信経路は次のようになります：

アナログ防爆電話 → 既存の銅線ペア → FXSボイスゲートウェイ → IP-PBX / 指令プラットフォーム

これは、稼働中のプラント全体にケーブル経路を開設することなく、中央通信プラットフォームを近代化する一般的な方法です。

段階的アップグレード中の既存PBXの維持

大規模施設は、既存の電話交換機を維持し、新しいシステムと相互接続することもできます。利用可能なインターフェースに応じて、SIPトランク、FXO、E1、またはその他のサポートされる接続を介してこれを行うことができます。

多くのアップグレードプロジェクトはこのように実施されます：新しい指令またはIPプラットフォームが最初に接続され、フィールド内線は機器が耐用年数に達するにつれて徐々に交換されます。

電話が指令システムの一部になると、通常の通話以上のことができます。プラットフォームに応じて、フィールド通話は指令ポジションにルーティングされ、録音され、グループ通話に含まれ、ページングや緊急通知機能と連携できます。

例えば、プロセスエリアのオペレーターが制御室に電話して漏れを報告する場合があります。指令員は場所を確認し、関連チームに連絡し、PAシステムを使用して影響を受けるゾーンに指示を出します。特に騒音の多い地点では、ホーンまたは可聴・可視警報が追加のローカル警告を提供できます。

CCTV、アクセス制御、火災警報システム、またはその他のプラットフォームとの統合には、より詳細なテストが必要です。基本的なSIP相互運用性は、アラームポップアップ、GPIO制御、カメラ連動、優先通話処理などの機能を自動的に保証するものではありません。

選択、設置、および試運転チェック

製品データシートは選択プロセスの一部に過ぎません。電話を注文する前に、サイト情報を1ページにまとめて、それを基に作業すると便利です。

新設プラントの場合、電話ネットワークは産業用LAN、PAシステム、指令プラットフォーム、バックアップ電源とともに計画するのが良いでしょう。番号計画、VLAN、スイッチの場所、サーバー容量、UPS適用範囲は、フィールド設置開始前に決定できます。

既存プラントの場合、すでに設置されているケーブルを確認することから始めます。使用可能な銅線電話ネットワークは、FXSゲートウェイの背後で運用を継続できることが多く、これによりフィールド作業が削減され、エリアごとにアップグレードを実施できます。

試運転は通話成功を超えるべき

静かな作業場で内線にダイヤルできる電話が、必ずしもフィールドテストに合格したわけではありません。音声レベル、マイクのピックアップ、背景雑音、エコー、着信表示、使いやすさを実際の設置ポイントで確認する必要があります。

SIP電話の場合、試運転にはIPアドレッシング、VLAN設定、SIP登録、パケットロス、ネットワーク遅延、電源供給も含めるべきです。システムが緊急通信に使用される場合、停電およびシステム再起動テストも実施する価値があります。

複数のシステムが統合されている場合は、各デバイスを個別にテストする代わりに、完全なワークフローをテストします：

フィールド通話 → 指令応答 → 場所確認 → チーム通知 → ゾーン放送 → 録音とイベント確認

このタイプのテストは、単純なテスト通話よりも、番号付けエラー、権限不足、ルーティング問題、不完全なインターフェースを明らかにする可能性がはるかに高いです。

結論

小規模な設置では、防爆電話はフィールドと制御室の間の信頼できる固定リンクを提供するだけかもしれません。製油所、鉱山、発電施設、または大規模産業プラントでは、より難しい部分が後で来ることがよくあります：通信ネットワーク全体を再構築せずに、それらのフィールド電話をPA、録音、無線、指令コンソール、既存PBXと接続することです。

Becke Telecomは、新規設置とシステムアップグレードの両方のために、防爆電話、耐候性産業用電話、ボイスゲートウェイ、および関連する産業用通信機器を提供しています。既存のアナログフィールド配線は適切な場合に維持でき、産業用イーサネットのあるサイトはSIP電話を直接導入できます。最終的なアーキテクチャは、利用可能なケーブリング、中央通信プラットフォーム、およびサイトで要求される機能に従うべきです。

FQA

防爆電話を購入する際にどのような書類を確認すべきですか？

モデル番号と技術データシートに加えて、関連する防爆証明書、製品マーキング、承認された適用範囲、周囲温度定格、設置文書を確認してください。正式なエンジニアリングまたは受入要件があるプロジェクトの場合、証明書と製品マーキングは設計文書に記載された条件と一致する必要があります。

ケーブルエントリと配線の詳細が重要なのはなぜですか？

驚くほど多くのフィールド通信問題は、電話の電子機器ではなく、ケーブルグランド、端子、緩み接続、または不十分なシールに起因します。

防爆機器では、ケーブルエントリも設置方法の一部です。ケーブルグランド、シール部品、配線は製品要件に従う必要があります。ケーブル穴を変更したり、シール部品を取り外したりすると、環境保護と意図された防爆構成の両方に影響を与える可能性があります。

防爆電話システムにはUPSバックアップが必要ですか？

電話が運用または緊急報告に使用される場合、バックアップ電源はフィールドユニットだけでなく、通信経路全体をカバーする必要があります。

電源が入っているSIP電話でも、産業用スイッチ、IP-PBX、ゲートウェイ、または指令サーバーが停電すると使用できなくなります。したがって、UPS計画には重要なネットワークおよび中央通信機器も含める必要があります。

長距離電話接続では何を考慮すべきですか？

アナログ電話の場合、長いケーブル区間は線路抵抗、減衰、コネクタ問題を引き起こす可能性があります。PBXまたはFXSゲートウェイポートの能力も考慮する必要があります。

SIP電話の場合、懸念はイーサネット距離、スイッチ配置、ファイバーリンク、ネットワーク遅延、リモート電源に移ります。長いパイプラックや大規模産業サイトは、通常のオフィスフロアと同じ方法で配線すべきではありません。

電話音声が低すぎる場合、最初に何を確認すべきですか？

電話自体が故障していると想定しないでください。設置ポイントの実際の騒音レベル、ハンドセットとマイクの状態、回線品質、音声設定から始めてください。

アナログシステムの場合、ケーブル損失と接続部を確認する価値があります。SIPシステムでは、コーデック設定、パケットロス、ジッター、音声ゲインも結果に影響する可能性があります。電話が正しく動作しているが、場所が単に騒がしすぎる場合は、外部ホーンまたは追加の可聴/可視表示がより良い解決策かもしれません。

防爆電話は定期的なメンテナンスが必要ですか？

はい。屋外またはプロセスエリアに残る機器は、筐体の損傷、ハンドセットケーブルの状態、キーパッド操作、取り付け金具、ケーブルエントリ、通信品質について定期的に検査する必要があります。

ホーン、ビーコン、またはその他の外部デバイスが接続されている場合は、それらを同じ検査に含めてください。緊急通信ポイントも、ダイヤル、応答、双方向音声、着信表示、システム登録について定期的にテストする必要があります。
