防爆拡音通話ステーションの音場設計と音声クリア度最適化ガイド
高騒音の産業環境における防爆拡声コールステーションの音場設計原則および音声クリア度（STI）最適化技術について深く考察する。デジタル信号処理装置（DSP）のノイズ低減アルゴリズム、音圧レベルの計算、スピーカー配置、ならびに石油化学や炭鉱などの典型的な現場向けのエンジニアリングソリューションを網羅する。
ベッケ・テルコム
石油化学プラント、地下炭鉱、海洋掘削プラットフォーム、共同溝などの危険な産業環境において、通信システムは日常の生産スケジューリングにおける神経中枢であるだけでなく、緊急時の要員の安全を確保するための「ライフライン」でもあります。これらの環境は通常、可燃性・爆発性ガス、粉塵、および100dB(A)を超える極端な機械騒音の存在を特徴とします。このような過酷な条件下では、防爆拡声呼出局の性能が、指示を正確に伝達できるかどうか、警報をタイムリーに送信できるかどうかを直接左右します。
しかし、単に防爆認証（例：Ex d ib IIB T6 Gb）を有しているだけでは、優れた産業用通信システムを構成するには不十分です。システムの中核的な課題は、強いバックグラウンドノイズと複雑な建築音響の中で、音が「聞こえる」だけでなく「了解できる」ことをどのように保証するかです。これには、エンジニアリングの初期段階における科学的な音場設計と、音声明瞭度を向上させるための高度な信号処理技術の採用が必要です。このガイドでは、基礎的な音響理論から始め、最新のデジタル信号処理（DSP）技術と工学実務を統合し、防爆拡声呼出局の音場構築と明瞭度最適化戦略を包括的に分析します。
I. 高騒音産業環境における音声通信の音響的課題
防爆拡声呼出局の音場設計を行う前に、産業現場の音響環境特性を徹底的に理解することが不可欠です。産業騒音は音圧レベルが高いだけでなく、その周波数スペクトル分布と空間反射特性が音声信号を著しく損なわせます。1. 騒音スペクトルとマスキング効果
産業現場の騒音源は主に、圧縮機、ポンプ、大型ファン、材料処理装置などです。これらの音源が発生する騒音は通常、広帯域特性を持ち、特に低域から中域の周波数範囲（100Hz～1000Hz）にエネルギーが集中します。人間の音声の基本周波数はおおよそ100Hz～300Hzですが、音声明瞭度に重要な子音情報は主に1kHz～4kHzの高周波数範囲に分布しています。音響学における「マスキング効果」によれば、低周波騒音は高周波音声信号を容易にマスクする可能性があります。周囲騒音レベルが90dB(A)～120dB(A)に達すると、単に放送システムの音量を増幅するだけでは明瞭度が向上しないばかりか、スピーカーの歪みを引き起こし、音声明瞭度をさらに低下させる可能性があります。したがって、強いマスキング効果の中で音声の「フォルマント」を際立たせることが、音場設計における主要な課題です。
2. 残響時間（RT60）とエコー干渉
密閉された、または半密閉された産業空間（例：地下共同溝、炭鉱トンネル、密閉された生産工場）では、壁、床、金属配管は通常、コンクリートまたは鋼鉄で作られています。これらの材料は吸音係数が極めて低く、音波が空間内で多重反射し、非常に長い残響時間（RT60）をもたらします。適度な残響は音に豊かさを加えることができますが、音声通信においては、過度な残響時間により、先行する音節の反射音が後続の音節の直接音と重なり、「尾引」効果を生み出し、子音の詳細を深刻にマスクします。研究によれば、残響時間が1.5秒を超えると、音声明瞭度は指数関数的に低下します。拡声システム設計では、残響を制御すべき特殊な形態の「騒音」として扱わなければなりません。
II. 防爆拡声呼出局の音場設計原則
科学的な音場設計は、音声明瞭度を確保するための物理的基盤です。設計プロセスは、音圧レベル範囲、スピーカーの指向性、空間形状、バックグラウンドノイズの動的変化を包括的に考慮しなければなりません。1. 音圧レベル（SPL）の計算とカバレッジ冗長性
拡声システムの主要な役割は、適切な信号対雑音比（SNR）を提供することです。国家規格および業界規範によれば、周囲騒音が60dB(A)を超える場所では、そのカバーエリア内の最遠点におけるスピーカーの再生音圧レベルは、バックグラウンドノイズより少なくとも15dB高くなければなりません。例えば、圧縮機室のバックグラウンドノイズが95dB(A)の場合、そのエリアの拡声音圧レベルは110dB(A)以上に達する必要があります。スピーカーの出力と配置を計算する際は、音波伝搬の逆二乗則に従わなければなりません。自由音場では、距離が2倍になるごとに音圧レベルは6dB減少します。これは次の式で表されます：
Lp(r) = Lw - 20log(r) - 11 （Lpは距離rにおける予測音圧レベル、Lwは音源の音響出力レベル、rは距離）。 実際の産業環境では、機器の障害や空気吸収により、減衰は理論値よりも大きくなる場合がよくあります。したがって、防爆スピーカーは通常、高い音圧レベル出力能力（例：1W/1mで106dB）を必要とし、30W～50Wの防爆アンプモジュールを装備して、半径30～50メートル以内での効果的なカバレッジを確保します。
2. スピーカー配置と指向性制御
高残響・高騒音環境では、スピーカーの配置戦略が極めて重要です。従来の「集中型高出力」配置は、近接音場で過度な音圧レベルを引き起こしやすく（聴覚障害のリスク）、遠方では残響干渉により明瞭度が低下します。最新の防爆拡声システムは、「分散型、多地点、中出力」の配置アプローチを採用する傾向があります。- 分散配置： 聴取者の臨界距離を短縮し、反射音ではなく主に直接音を受信するようにすることで、残響干渉に効果的に対抗します。
- 指向性制御： 指向性の高い防爆ホーンスピーカーを採用します。ホーンスピーカーは音響エネルギーを集中させ、要員活動エリアに正確に投射することができ、天井や壁に向かう無駄な音響エネルギーを削減し、発生源での残響エネルギーの励起を最小限に抑えます。
3. ゾーン放送と動的出力調整
大規模な石油化学コンビナートや鉱山地域は広大な面積をカバーし、ゾーンによって騒音レベルが大きく異なる場合があります。防爆拡声呼出局は、SIPプロトコルに基づくインテリジェントなゾーン放送をサポートする必要があります。特定のゾーンで緊急事態が発生した場合、システムはそのゾーンと隣接ゾーンのみで正確に放送を起動し、プラント全体への放送によって引き起こされる可能性のある不要な混乱を回避できます。さらに、高度なシステムは自動利得制御（AGC）を備えています。呼出局の内蔵マイクを使用して周囲の騒音レベルをリアルタイムで捉え、DSPチップが増幅出力を自動的に調整します。機器がフル稼働する高騒音時には、システムは自動的に利得を増加させ（例：+3dBm）、夜間やメンテナンス停止中の低騒音時には、自動的に出力を低減します（例：-20dBm）。これにより、明瞭性を確保すると同時に、ゾーン間の音響クロストークとエネルギーの無駄を最小限に抑えます。
III. 音声明瞭度（STI）向上のための核となる技術
音場設計は「可聴性」の問題に対処します。「了解性」の問題を解決するには、客観的な評価指標と高度なオーディオ信号処理技術への依存が不可欠です。1. 音声伝達指数（STI）とSTIPA測定
音声伝達指数（STI）は、音声明瞭度を客観的に評価するために国際電気標準会議（IEC 60268-16）で定義された標準パラメータです。STI値は0から1の範囲であり、値が1に近いほど音声明瞭度が高いことを示します。産業用緊急放送システムでは、STI値は通常0.5以上（「良好」評価に相当）であることが要求されます。実際のプロジェクト検収では、迅速な測定のためにSTIPA（公共放送システム用STI）がよく使用されます。STIPAは、人間の音声の包絡線特性をシミュレートするために特定の変調雑音信号を使用します。その後、専門の音響分析器が様々な測定点で信号を受信し、変調伝達関数（MTF）を計算します。この指標は、バックグラウンドノイズ、残響時間、システム周波数応答、および非線形歪みが音声に及ぼす有害な影響を包括的に考慮します。これは、防爆拡声システムの性能を評価するための「ゴールドスタンダード」です。
2. DSPデジタル信号処理と騒音低減アルゴリズム
120dBのような極端な騒音条件下では、従来のアナログフィルタリング技術は効果がありません。最新の防爆拡声呼出局は一般的に、オーディオ信号の入力（集音）側と出力（増幅）側の両方で深層処理を行うために、高性能DSP（デジタルシグナルプロセッサ、例：TMS320シリーズ）を組み込んでいます。- ウェーブレット変換騒音低減： 音声信号を異なるスケールの低周波数成分と高周波数成分に分解します。産業騒音は多くの場合、定常的または緩やかに変化する低周波信号であるのに対し、音声には多くの過渡的な高周波子音が含まれているため、ウェーブレット変換は音声の過渡特性を維持しながら、騒音成分を正確に分離できます。
- FXLMSアルゴリズム（Filtered-X Least Mean Squares）： これは、周期的な機械騒音（例：ポンプ回転音）や狭帯域雑音をリアルタイムで追跡し除去できる適応フィルタリング技術です。フィルタの重みを継続的に更新することで、システムは数ミリ秒以内に周囲の騒音変化に適応できます。
- 音響エコーキャンセレーション（AEC）： 全二重インターコムモードでは、AECはスピーカーから再生された音がマイクに再び入り、ハウリングを引き起こすのを防ぎます。DSPは適応フィルタを使用してエコー経路を推定し、マイク信号からエコー推定値を差し引くことで、双方向通信の純度を確保します。
3. 周波数帯域等化とフォルマント保護
STI値をさらに向上させるために、システムは出力段でパラメトリックイコライゼーション（PEQ）処理を実行します。1kHz～4kHzの範囲は音声明瞭度の中核的な周波数帯域（ほとんどの子音情報を含む）であるため、DSPはこの帯域で適度な利得（3～6dBのブースト）を適用し、「フォルマント保護」を生成します。同時に、300Hz未満の周波数にはハイパスフィルター（ローカット）を適用し、明瞭度に寄与せず、空間内で低周波定在波を励起しやすいエネルギーを除去します。この「ピークカットとバレーフィリング」処理により、騒音環境下で音声信号の透過性が高まります。

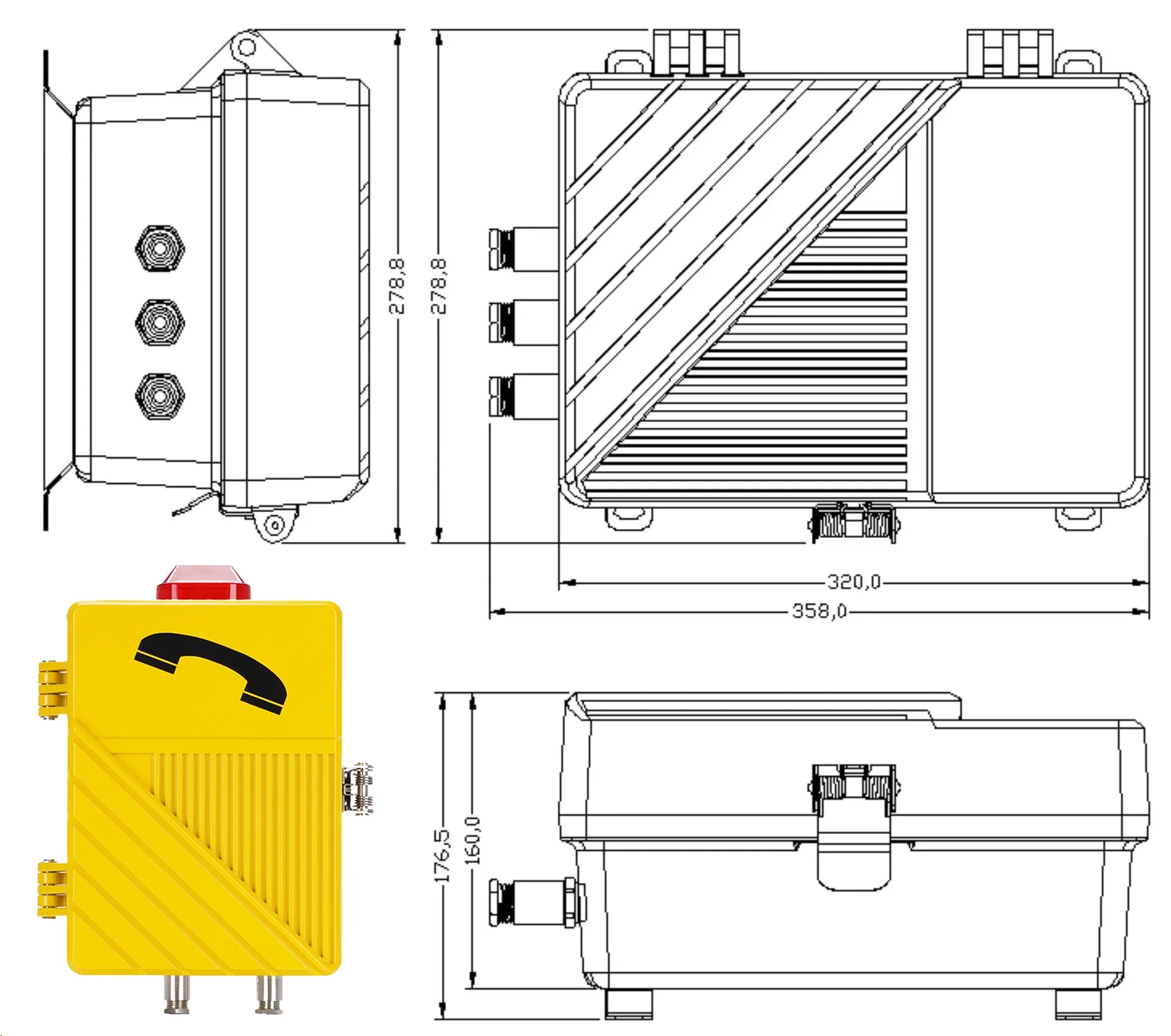

IV. 防爆拡声呼出局のハードウェアと構造設計
防爆機器の具体的な物理構造は、その音響性能に直接影響します。設計と製造においては、「本質安全/耐圧防爆保護」と「音響忠実度」の間に完全なバランスを取らなければなりません。1. 耐圧防爆および本質安全設計が音響特性に与える影響
防爆拡声呼出局は通常、耐圧防爆（Ex d）または本質安全（Ex i）設計のいずれかを採用します。耐圧防爆筐体は多くの場合、厚肉のダイカストアルミニウム合金または316Lステンレス鋼で作られ、接合部の隙間は≤0.15mmに厳密に制御されています。このような堅固で完全に密閉されたキャビティは、内部音響共振を容易に生じさせ、こもった音や定在波歪みを引き起こす可能性があります。この問題を解決するために、ハイエンドの防爆呼出局は内部構造設計に音響制動材を組み込み、スピーカーの背圧キャビティの容積を最適化して有害な共振を除去します。さらに、防爆スピーカーの振動板材料は、耐食性、耐衝撃性、および良好な周波数応答特性のバランスを取る必要があります。チタン合金や特殊なポリマー複合材料がよく使用されます。
2. マイクロホンアレイと耐ノイズ性集音技術
集音側では、単一の無指向性マイクを使用すると、周囲のすべての騒音を拾ってしまいます。産業用グレードの防爆呼出局は通常、ノイズキャンセリング指向性マイク（例：カーディオイドまたはスーパーカーディオイド）を備えており、音圧差の原理を利用して側面と後方から到来する遠方界ノイズを打ち消します。極端なシナリオ（例：掘削プラットフォームの中核エリア）では、デュアルマイクアレイ技術が採用されます。2つのマイクが受信した信号間の位相差と時間遅延を計算することで空間ビームが形成され、オペレーターの口の方向からのみ音を集音し、20dBを超える周囲騒音抑制比を達成します。V. 典型的な産業シナリオにおける音場設計ソリューション
異なる産業シナリオは、音響的および環境的特性が大きく異なります。防爆拡声システムの設計は、地域の状況に合わせて調整されなければなりません。1. 石油化学プロセスユニット（高騒音、複雑な構造）
シナリオ特性： 多数の塔、パイプライン、密集した機器配置、複数の騒音源が存在し、レベルは100～120dBに達し、腐食性ガス（例：硫化水素）を伴う。設計ソリューション： 保護等級IP66/IP67、防爆等級Ex d IIB/IIC T6までの機器を選択します。分散型ホーンスピーカーネットワークを採用します。スピーカーの推奨設置高さは3～4メートルで、大型金属タンクからの直接反射を避けるために下向きに15～30度傾けます。システムは、ミリ秒レベルの緊急放送の優先割り込みと強制挿入を達成するために、分散制御システム（DCS）および火災警報システム（FAS）と深く統合されなければなりません。
2. 地下炭鉱トンネル（長距離、高粉塵）
シナリオ特性： 長く狭い空間、高粉塵濃度、ガス爆発のリスク、通信距離は数キロメートルに及ぶ可能性がある。設計ソリューション： 鉱山認定（MA）の本質安全（Ex ib I I C T6）機器を使用しなければなりません。トンネルのパイプ状の形状により、音波は軸方向に沿ってはゆっくり減衰しますが、多重エコーが発生しやすくなります。トンネルに沿って50～100メートルごとに1台の本質安全拡声呼出局を配置します。光ファイバーリングネットワークまたは5G専用ネットワークをオーディオ信号伝送に使用し、長距離でも遅延や減衰がないことを保証します。呼出局は、3回コール後の自動応答機能を備え、ベルトコンベヤに沿った無人エリアに適している必要があります。
3. 共同溝および高速道路トンネル（高残響環境）
シナリオ特性： 密閉された長く狭い空間。コンクリート表面により残響時間が極めて長い（最大3～5秒）。車両通行または換気ファンによる騒音が大きい。設計ソリューション： 高い残響に対処することが中核的な課題です。高出力集中拡声の使用は厳禁です。カラムスピーカーまたはホーンスピーカーの「低出力、高密度」分散配置を採用しなければなりません。DSPプロセッサを使用して各スピーカーに精密な遅延整合を適用し、同じ聴取位置に到達する隣接スピーカーからの信号が位相コヒーレントであることを保証し、音声のぼやけを引き起こすコムフィルター効果を回避します。同時に、300Hz未満の低周波出力を大幅に減衰させます。
VI. 施工展開とシステム試運転基準
設計がいかに完璧でも、標準化された施工と試運転がなければ、期待される音声明瞭度は達成できません。防爆拡声システムの施工は、「拡声システム工事の施工規範」（GB 50949-2013）および「爆発性雰囲気中での電気設備の設計規範」（GB 50058-2014）に厳密に準拠しなければなりません。1. ケーブル敷設と防爆シール
爆発性危険区域内では、オーディオ信号線と電力ケーブルは、亜鉛メッキ鋼管または可撓性防爆管に敷設しなければなりません。ケーブルが防爆呼出局に進入する際は、適合する防爆ケーブルグランド（コードグリップ）を使用しなければなりません。シールリングの内径とケーブルの外径の差は≤1mmでなければならず、圧縮量は約1/3に制御して、耐圧防爆筐体の完全性を確保します。危険区域内でのケーブル中間接続は固く禁じられています。すべての接続は、承認された防爆接続箱内で行われなければなりません。2. 現場音響測定とシステム統合・試運転
ハードウェア設置後、体系的な音響試運転が必須です。エンジニアは、専門的な騒音計とオーディオアナライザ（例：NTi XL2）を携えて現場に入る必要があります。- バックグラウンドノイズ測定： 通常の機器動作条件下で、各エリアのオクターブバンド騒音スペクトルを測定します。
- 音圧レベル校正： ピンクノイズテスト信号を再生し、各呼出局のアンプゲインを調整して、再生音圧レベルがバックグラウンドノイズより少なくとも15dB高く、サイト全体の音圧レベル分布が均一であること（誤差≤±3dB）を確認します。
- STI/STIPA測定： 主要な要員活動エリアでグリッドベースのSTIPA測定を実施します。測定点のSTI値が0.5未満の場合は、スピーカー角度の調整、DSPイコライゼーションパラメータの変更、吸音材の追加など、すべての点が基準を満たすまで対象を絞った最適化を実行しなければなりません。
エンジニアリングのヒント： 防爆拡声システムの適切な接地は非常に重要です。システムは共通接地方式を使用し、接地抵抗は≤1Ωでなければなりません。防爆機器の金属製筐体は、専用の接地線を介して接地母線に確実に接続されなければなりません。これにより、静電気の蓄積と落雷誘起スパークを防止します。これは防爆安全の要件であるだけでなく、電磁干渉を遮蔽し、オーディオ信号の純度を向上させるのにも役立ちます。
VII. 結論
防爆拡声呼出局の音場設計と音声明瞭度最適化は、防爆安全科学、建築音響学、デジタル信号処理にわたる包括的なエンジニアリング活動です。インダストリー4.0とスマートマニュファクチャリングの波の中で、通信機器はもはや孤立したハードウェアではなく、SIPプロトコル、AI騒音低減、およびマルチシステム連携（例：火災警報器やガス監視システムとの連携）を統合したインテリジェントな安全ハブです。ラベル:
