従来の公共放送（PA）システムは、主に一方向の音声配信を想定して設計されていました。予定されたアナウンスや緊急メッセージを再生することはできましたが、新しいゾーンの追加、他の通信システムとの接続、または双方向インタラクションのサポートには、多くの場合、別個の機器と追加の配線が必要でした。産業および公共インフラがIPベースの通信へ移行するにつれて、このモデルは変化しています。

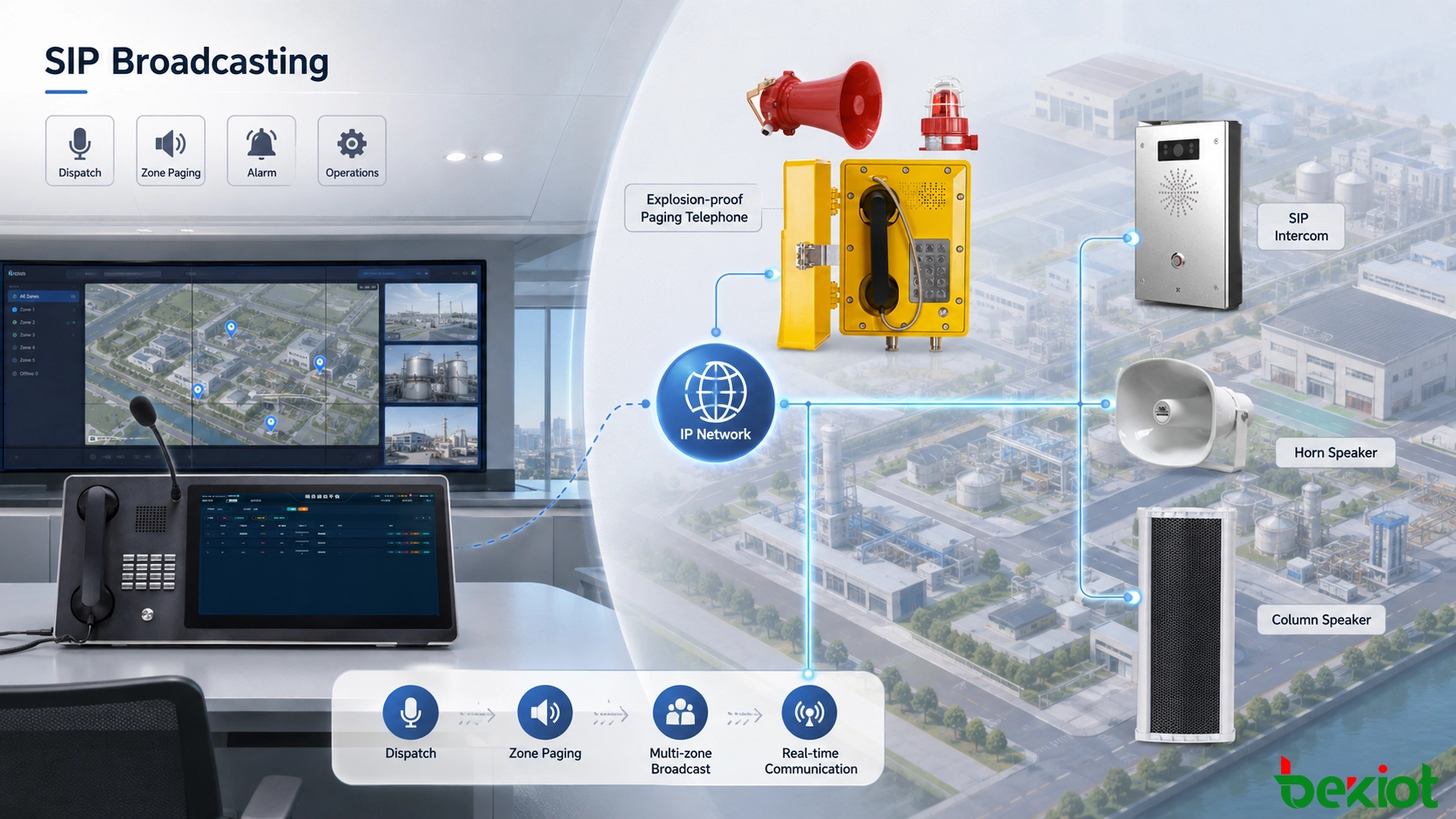

SIP放送システムは、標準IPネットワークを使用して、ページング、音声ディスパッチ、インターホン、緊急通知、および運用管理を接続します。孤立したスピーカーネットワークとして動作する代わりに、アラーム、フィールドデバイス、制御プラットフォーム、およびオペレーターが調整されたワークフローを通じて情報を交換する、より広範な通信環境の一部となることができます。これにより、このアーキテクチャは従来の学校、オフィス、ショッピングセンターをはるかに超えて有用なものとなっています。

IPオーディオがアーキテクチャを変える理由

従来のPAシステムとSIPベースのアーキテクチャの主な違いは、単にオーディオの伝送方法ではありません。より大きな変化は、個々のオーディオエンドポイントがネットワークアドレス可能な通信リソースになることです。

制御センターは、建物、生産エリア、プラットフォーム、トンネル、または運用部門に応じて、スピーカー、ページング端末、インターホンステーション、および通信ゾーンを編成できます。メッセージは、単一のエンドポイント、選択されたグループ、定義されたゾーン、またはサイト全体のより広いオーディエンスに送信できます。

SIPはIP音声通信ですでに広く使用されているため、放送は電話システム、ディスパッチプラットフォーム、インターホンサービスとも接続できます。フィールドユーザーが通話を発信し、オペレーターが制御室から応答し、同じイベントが後で他の要員へのターゲットを絞ったアナウンスをトリガーすることができます。

このアーキテクチャは、自動化および監視プラットフォームと情報を交換することもできます。Modbus、OPC UA、MQTT などのプロトコルに基づくインターフェースは、運用システムが通信レイヤーとアラームまたはステータス情報を交換する必要があるプロジェクトで使用できます。

この統合により、放送の役割が変わります。放送は事前に録音されたオーディオを再生するだけに限定されなくなります。イベントで始まり、確認、通知、および記録された通信アクティビティで終わる完全な運用シーケンスに参加できます。

危険なプロセス産業

石油化学プラント、天然ガス施設、水素関連の生産サイトは、統合音声通知が特に価値のある環境の一部です。これらの施設には、タンクファーム、処理ユニット、コンプレッサーエリア、積み込み施設、および可燃性ガスまたは蒸気が存在する可能性のあるその他の場所が含まれる場合があります。

危険区域に配備される通信機器は、まず設置場所の環境および安全要件に適合している必要があります。しかし、エンドポイントの適合性を超えて、より大きな課題は、異常状態が検出された後に情報がどれだけ迅速に移動するかです。

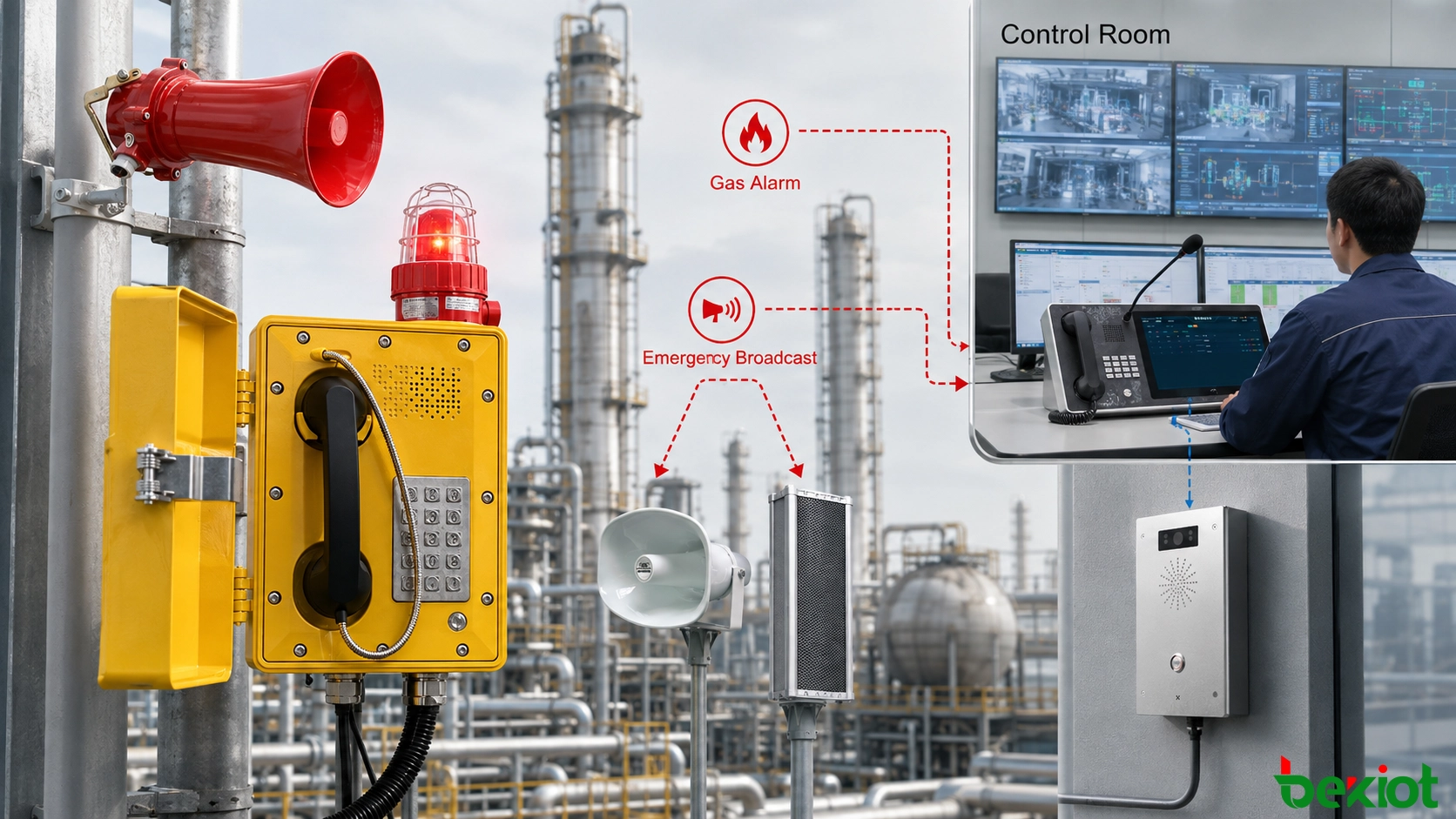

典型的な統合ワークフローには、以下が含まれる場合があります：

1. ガス検知器またはプロセス監視システムが異常状態を識別します。
2. イベントは制御プラットフォームまたはアラームプラットフォームに渡されます。
3. 通信システムは影響を受けるゾーンを選択します。
4. 事前に録音された、またはライブの音声警告がそのエリアに送信されます。
5. 必要に応じて、視覚的または可聴の警報装置が追加の注意信号を提供できます。
6. オペレーターはディスパッチまたはインターホンチャネルを使用して、現場要員との状態を確認します。

このアプローチは、検出と通信を結び付け、オペレーターが複数の孤立したシステムを手動で切り替えることを強制しません。適切に設計された自動化ワークフローでは、以前はいくつかの手動ステップに依存していた緊急メッセージが、情報が複数の人を通過するのに数分待つ代わりに、数秒以内に発行できます。

同じ原則は、緊急時以外の生産運用もサポートできます。制御室は、メッセージを無関係なエリアに放送することなく、メンテナンス調整、シフト通知、機器停止指示、または一時的なアクセス制限のためにゾーンページングを使用できます。

地下および遠隔作業エリア

鉱業は異なる通信問題を示します。地下トンネルは長距離にわたって延びる可能性があり、物理的構造が無線信号を弱め、作業員は地下インフラの複数のレベルによって地表の制御室から隔離される可能性があります。

IPベースの放送およびインターホンシステムは、鉱山の産業用イーサネットネットワークを使用して、地下ルートおよび作業エリアに沿って有線通信ポイントを配置できます。無線カバレッジに完全に依存する代わりに、固定IPエンドポイントは、地表のディスパッチに接続されたままの既知の通信場所を提供します。

作業員がガス異常または別の危険な状態を検出した場合、近くの緊急通報ポイントが制御センターへの直接通信経路を提供できます。オペレーターは通話を受信し、場所を特定し、対応を調整しながら双方向音声通信を維持できます。ソース資料は、救助中にメッセージを特定のエリアに向けるために、人員位置情報を放送に接続する可能性も強調しています。

これにより、3つの有用な通信レイヤーが作成されます：

• 影響を受ける地下区画の作業員向けのローカル通知；
• 地下ポイントと地表ディスパッチ間の双方向通信；
• 人員または運用位置情報システムが利用可能な場合の位置情報を活用した調整。

同じアーキテクチャは、トンネル、地下ユーティリティスペース、および遠隔産業回廊など、単一の無線サービスに依存するよりも固定ネットワーク接続性がより予測可能な、他の長距離またはカバーが難しい施設にも関連する可能性があります。

交通および大規模インフラ

交通施設は、緊急警報だけでなく放送を必要とします。駅、車両基地、ターミナル、および保守施設は、同じ物理的環境内で日常的なアナウンス、乗客案内、運用調整、および避難指示を処理する必要があります。

鉄道輸送では、SIPベースのオーディオを旅客情報システムと統合して、日常的なメッセージと運用アナウンスが駅情報と連携できるようにすることができます。火災、乗客の大混雑、または他の緊急事態の際、オペレーターは同じメッセージをどこにでも送信する代わりに、特定のプラットフォーム、入口、通路、または他のゾーンを選択できます。

ターゲットを絞った放送が重要である理由は、異なるエリアが異なる指示を必要とする場合があるからです。1つの出口の近くの乗客は別のルートを使用する必要があるかもしれませんが、駅の影響を受けていない部分の要員は運用上の通知のみを必要とする場合があります。過剰または無関係なアナウンスは、緊急情報を理解しにくくする可能性があります。

空港と港湾は、より大規模で同様の課題を示します。施設には、旅客エリア、貨物エリア、ワークショップ、倉庫、消防署、積載ゾーン、および屋外の作業スペースが含まれる場合があります。したがって、1つのシステムが日常的なゾーンページングとより優先度の高い緊急通信の両方をサポートする必要があります。

港湾は、屋外通信機器が湿気、塩分を含んだ空気、および大型機械の周囲で動作する可能性があるため、別の環境課題を追加します。空港は、ターミナル、運用チーム、および緊急サービス間の通信を必要とする場合があります。どちらの場合も、SIPの価値は、各運用エリアに個別の孤立したシステムを構築するのではなく、IPネットワークを介して地理的に分離されたオーディオおよび音声リソースを組織する能力にあります。

エネルギーおよび施設運用

発電および大規模エネルギー施設は、機器関連の通知に同じアーキテクチャを使用できます。SCADAなどの監視プラットフォームは、要員の注意を必要とする温度、機器、または運用状態を識別する場合があります。そのイベントは、関連する保守または運用エリアへの音声通知に関連付けることができます。

利点は、放送がSCADAまたは制御システムに取って代わることではありません。制御プラットフォームは、機器監視および運用ロジックの責任を引き続き負います。放送は、選択されたシステムイベントを理解可能な音声指示に変換する人間の通信レイヤーを提供します。

たとえば、システムは以下を区別できます：

• 制御室要員にのみ表示されるアラーム；
• 特定の作業エリアに送信される保守通知；
• 即時の要員行動を必要とする高優先度警告；
• より広範な指示を必要とするサイト全体の緊急事態。

この分離により、すべての技術的アラームが公衆アナウンスになるのを防ぎます。システム設計者は、どのイベントが音声通知を必要とし、どのゾーンがそれを受信すべきか、およびオペレーターが放送前にイベントを確認する必要があるかどうかを定義する必要があります。

ヘルスケア、教育、およびスマート施設

このアーキテクチャは、重工業以外でも有用です。なぜなら、多くの公共サービス環境が同じ根本的な問題に直面しているからです。重要なメッセージは、他の全員を妨害することなく、適切な人々に迅速に到達しなければなりません。

病院

病院は、コードブルーコールなどの緊急臨床通知にSIPベースの通信を使用でき、日常的なページングと部門間通信を分離したままにします。価値は、すべてのアナウンスを建物全体の放送として扱うのではなく、メッセージを必要なチームまたはエリアにルーティングすることにあります。

学校および大学

教育施設は、緊急通報ポイント、監視システム、および放送ゾーンを組み合わせることができます。ユーザーは指定されたヘルプポイントからアラームを発信でき、その後、セキュリティ要員がイベントを検証し、より広範な通知が必要な場合にターゲットを絞ったアナウンスを使用できます。

スマートキャンパスおよび産業団地

大規模キャンパスは、訪問者インターホン、日常的なバックグラウンドオーディオ、アクセス制御通信、および緊急通知を別個のシステムとしてすでに運用している場合があります。これらのサービスを調整されたIPフレームワークに移行することで、孤立した管理インターフェースを減らし、ゾーン制御を容易にすることができます。

サイトが病院、大学、または産業団地であっても、同じ設計原則が適用されます。日常通信と緊急通信は、インフラストラクチャを共有しながらも、権限、優先順位、および運用ルールによって分離されたままにすることができます。

実用的な展開を計画する方法

SIPを選択しても、効果的な通信システムが自動的に作成されるわけではありません。プロジェクトは依然として、サイトの実際の運用ワークフローを中心に設計される必要があります。

実用的な設計プロセスは、通信ゾーンの特定から始めるべきです。大規模サイトには、生産エリア、保守エリア、旅客スペース、公共通路、緊急ゾーン、および制限された場所が含まれる場合があります。これらは、建物の形状にのみ従って分割するのではなく、実際の運用責任にマッピングされるべきです。

次に、どのシステムが情報を交換する必要があるかを決定します。プロジェクトに応じて、これらには以下が含まれる場合があります：

• 音声ディスパッチ；
• 電話またはインターホンシステム；
• 火災警報プラットフォーム；
• ガス検知；
• DCSまたはSCADA；
• 旅客情報システム；
• 人員位置情報システム；
• セキュリティまたは監視プラットフォーム。

3番目のステップは、イベントロジックを定義することです。すべてのアラームが自動的にサイト全体の音声メッセージを生成する必要はありません。一部のイベントはオペレーターの確認を必要とする場合があり、高優先度イベントは即時のターゲット通知のために構成される場合があります。

優先順位ルールも同様に重要です。緊急指示は、日常的なバックグラウンドオーディオまたは予定されたアナウンスよりも優先されなければなりません。オペレーターの権限は、誰が個々のゾーンにアクセスできるか、緊急メッセージを開始できるか、またはより大きな通信グループを作成できるかも決定するべきです。

最後に、システム設計中に記録およびイベントログを考慮する必要があります。ソース資料は、輸送および他の管理された環境における保存された運用ログおよび通信記録の重要性を強調しています。これらの記録は、インシデントの再構築、保守レビュー、および運用上の説明責任をサポートできます。

最終的な注意事項

SIP放送の主な価値は、単にアナログオーディオをネットワークオーディオに置き換えることではありません。そのより大きな役割は、標準IPアーキテクチャを介して音声通知をディスパッチ、インターホン、監視、および運用システムと接続することです。

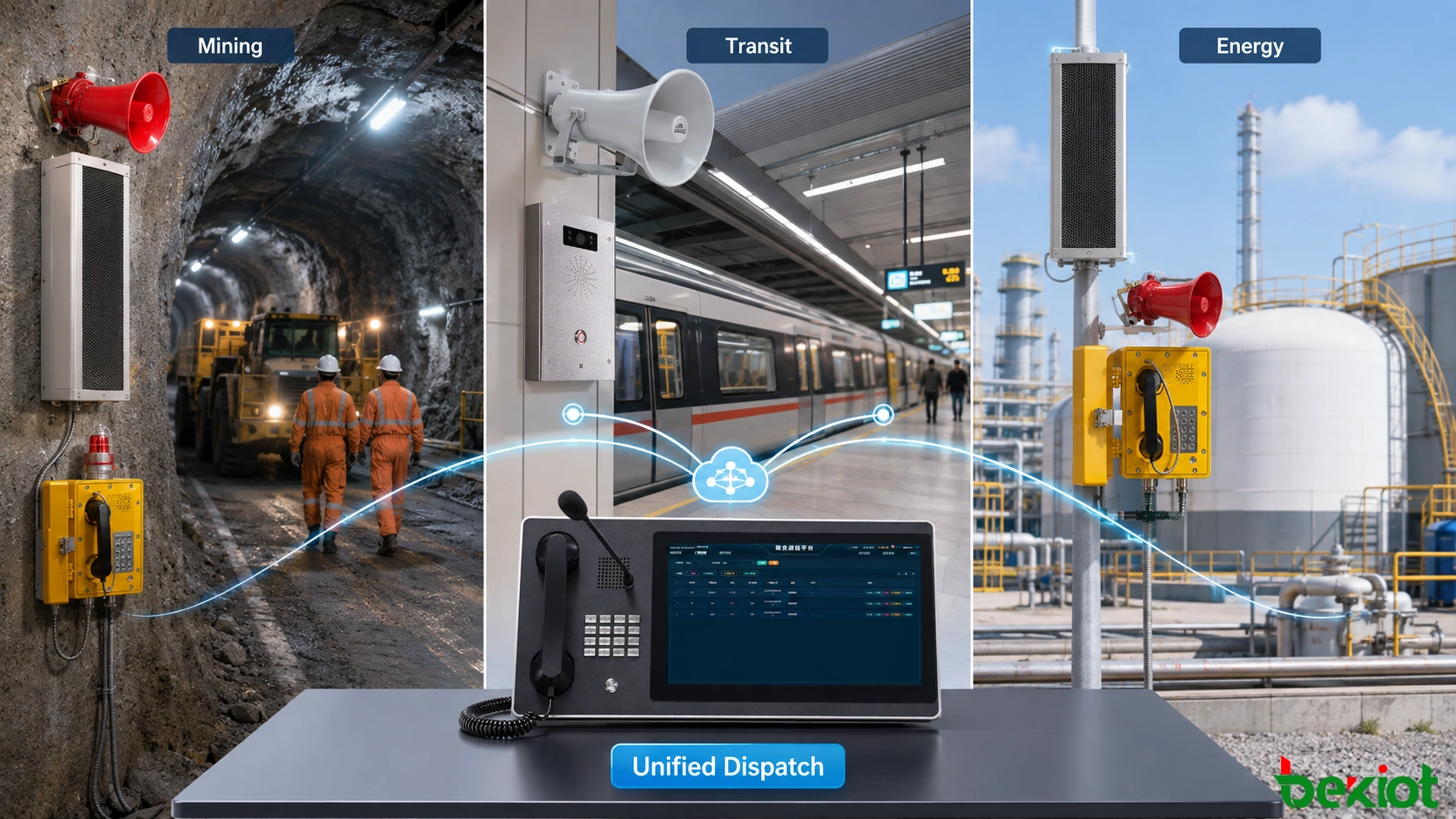

そのアーキテクチャは、環境に応じて非常に異なる方法で適用できます。危険な産業サイトは、ガス検知および緊急避難に焦点を当てる場合があります。鉱山は信頼性の高い地下通信を必要とします。交通施設は正確なゾーン制御に依存します。エネルギーサイトは、選択されたSCADAイベントを人間が読める警告に変換する場合があり、病院やキャンパスは、緊急チーム通知および公共安全のために同じ基礎概念を使用します。

共通の要件は簡単です：重要な情報は、管理およびレビュー可能な通信経路を通じて、正しい人々に、正しいエリアで、正しい時間に到達しなければなりません。 プロジェクトがその要件を中心に設計されると、SIP放送は、スタンドアロンの公共放送システムではなく、サイトの運用通信インフラストラクチャの一部になります。

FAQ

SIP放送は他のIPサービスと同じネットワークで動作できますか？

ネットワークが要求されるトラフィック、信頼性、およびセキュリティポリシー向けに設計されている場合、IPインフラストラクチャを共有できます。大規模または重要なプロジェクトでは、ネットワーク設計要件に従って、音声トラフィックを論理的または物理的に分離する場合があります。

すべてのシステムアラームが音声アナウンスをトリガーする必要がありますか？

いいえ。イベントルールは、オペレーター向けの技術的アラームと、要員通知を必要とするイベントを区別するべきです。一部のメッセージは自動化される場合がありますが、他のメッセージは放送前に確認を必要とする場合があります。

サイトは事前に録音された緊急メッセージをどのように準備すべきですか？

メッセージは短く、場所に固有で、行動指向であるべきです。サイトは、緊急指示が現在の運用手順と整合したままになるように、メッセージコンテンツを承認、更新、およびテストできる者を確立するべきです。

IPネットワークの一部が利用できなくなった場合はどうなりますか？

答えはネットワークアーキテクチャに依存します。重要な展開では、ネットワーク冗長性、バックアップ電源、代替通信経路、および部分的なネットワーク障害時のエンドポイントの動作を、コミッショニング前に評価するべきです。

既存の公共放送システムを段階的に移行できますか？

多くのプロジェクトでは、既存のオーディオインフラストラクチャと新しいIP通信レイヤーが適切なインターフェースを介して接続できる場合、移行は段階的に行うことができます。サイトは、最初に重要なゾーンを優先し、運用要件と予算が許す限りIPベースのアーキテクチャを拡張できます。
