産業プラント、交通管制センター、あるいは緊急オペレーションルームが、単一の通信ネットワークだけに依存することはほとんどありません。固定ワークステーションではSIP電話を使用し、危険区域では防爆電話が必要になる場合があり、現場要員は無線機を利用します。また、生産エリアにはページングスピーカー、インターホン端末、CCTVカメラ、警報機器が設置されていることもあります。

ひとつの事象に対して複数のシステムを同時に使用する必要がある場合、問題が発生します。ガス警報、設備故障、セキュリティインシデントに対応する指令員は、発生場所の特定、周辺要員への連絡、無線グループへの呼び出し、カメラ映像の確認、影響区域への指示放送などを行う必要があります。各リソースが独立したままであれば、オペレーターは複数のコンソール、連絡先リスト、ソフトウェアプラットフォームを切り替えながら操作しなければなりません。

統合指令システムは、SIP、IPネットワーク、RoIPゲートウェイ、メディアインターフェース、アプリケーション連携を通じて、これらのリソースを共通の運用環境に統合します。既存設備を必ずしも交換する必要はありません。最初に行うべきことは、各通信リソースをどのように接続、制御し、指令室で使用される運用フローと関連付けるかを明確にすることです。

通信システムが分離されたままになる理由

同じEthernetネットワークを共有していても、異なる通信システムがそのまま相互運用できるとは限りません。SIP電話、無線システム、構内放送設備、カメラ、警報機器では、信号方式、アドレス方式、制御方法がそれぞれ異なります。

SIP電話は通常、IP PBXまたは通信サーバーに登録されます。SIPは呼の確立とルーティングを処理し、音声はIPメディアとして伝送されます。一方、無線チャネルでは異なる要件があります。送信音声、受信音声、PTT制御、受信状態検出などを指令プラットフォームとやり取りする必要があります。ページングシステムではゾーン、優先順位、音声配信が中心となり、CCTVや警報システムではカメラID、イベントID、位置情報、アプリケーションデータが使用されます。

そのため、統合は複数の異なるレベルで行われます:

この違いにより、一部の機器はSIPを通じて直接登録できますが、一部はゲートウェイが必要となり、さらに別のシステムではAPIや専用のプラットフォームインターフェースを介した統合が必要になります。

従来の電話システムは、主に内線、トランク、通話を管理します。統合指令システムはこのモデルを、無線チャネル、ページングゾーン、カメラ、警報ポイント、GIS位置情報、サードパーティーの運用リソースにまで拡張します。

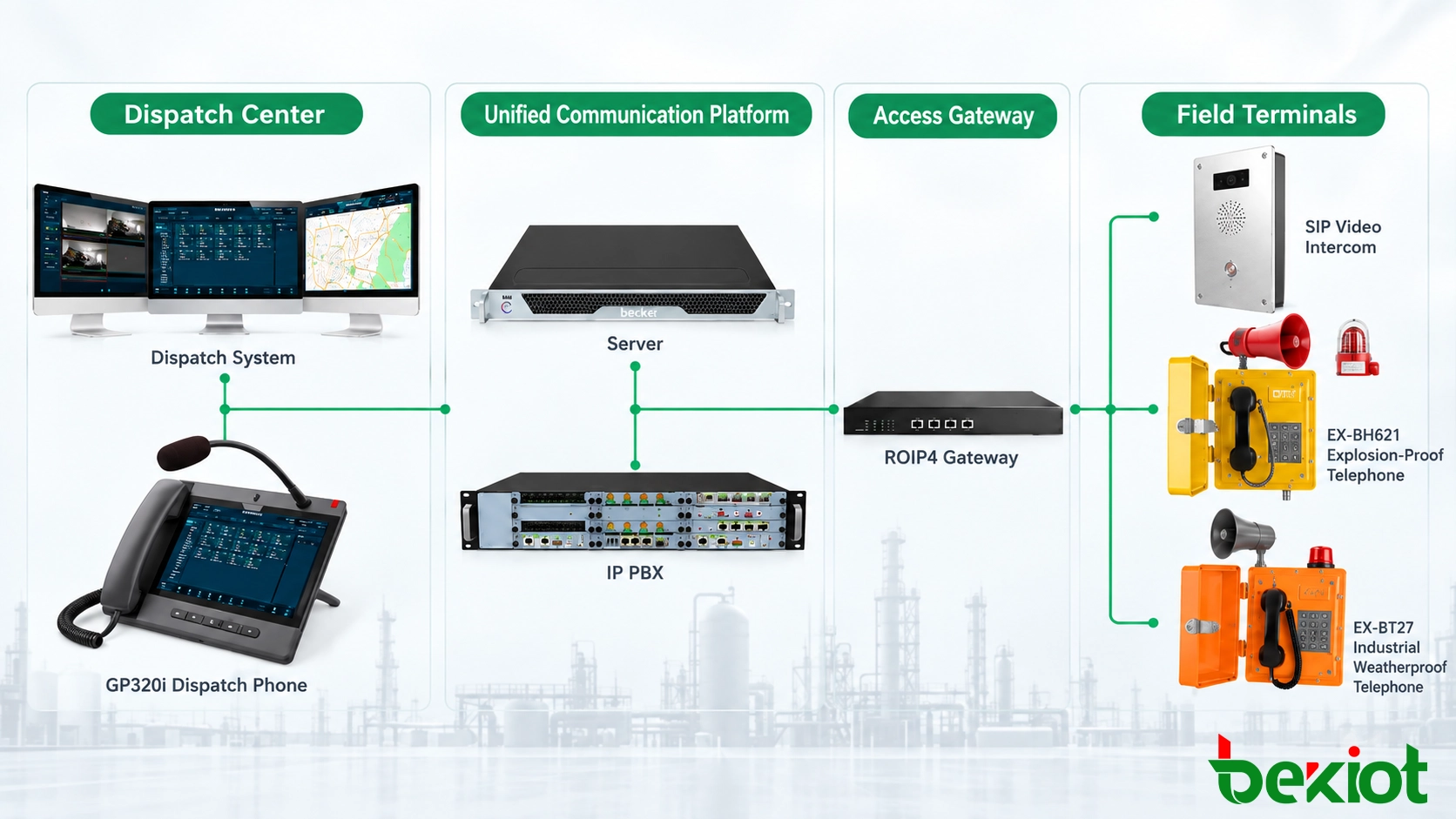

統合指令システムのアーキテクチャ

実際のシステムは通常、指令レイヤー、通信コア、アクセスレイヤー、現場リソースの4つの部分で構成されます。サーバーやゲートウェイの数はプロジェクト規模によって変わりますが、通信の基本ロジックはほぼ共通しています。

指令レイヤー

指令レイヤーは、オペレーターが実際に操作を行う領域です。指令ソフトウェア、デスクトップコンソール、ページングコンソール、GIS、映像ウィンドウ、通信グループ、イベント情報などを統合できます。

リソースは、単なる機器番号ではなく、実際の運用上の意味に基づいて表示する必要があります。オペレーターは、各リソースがどの基盤システムに属しているかを確認することなく、「保守チーム」「無線チャネル2」「タンクエリア放送」「東ゲートインターホン」などを選択できるようにすることが重要です。

通信コア

コアプラットフォームは、SIP登録、番号管理、呼ルーティング、会議通話、権限管理、メディアサービスを処理します。容量や信頼性の要件に応じて、IP PBX、統合通信サーバー、指令サーバー、録音サービスなどを含めることができます。

SIP電話、指令電話、対応するインターホン端末は直接登録できます。その他のシステムは、ゲートウェイまたはアプリケーションレベルのインターフェースを通じてコアに接続されます。

アクセスレイヤー

アクセスレイヤーは、IP指令環境へ直接接続できない通信リソースを変換して接続します。RoIPゲートウェイは無線チャネルを接続し、音声ゲートウェイはアナログ電話や既存PBXリソースを継続利用できるようにし、ページングインターフェースは既存の構内放送インフラを接続できます。

既存設備を活用する改修プロジェクトでは、このレイヤーが指令インターフェースそのものより重要になる場合があります。機器の交換を検討する前に、既存設備で利用可能なインターフェースがあるかどうかを確認する必要があります。

現場リソース

現場リソースには、IP電話、産業用電話、防爆電話、SIPインターホン、ページングスピーカー、音柱、携帯無線機、車載無線機、カメラ、警報機器などが含まれます。

統合指令システムを導入しても、実際の運用環境に適した端末を選択する必要性は変わりません。危険区域では引き続き適切な防爆機器が必要であり、屋外の露出環境では耐候性を備えた産業用端末が求められる場合があります。

電話とSIPの統合

SIPベースの端末は、一般的に最も統合しやすいリソースです。IP電話、指令電話、SIPインターホンは、個別のアカウントまたは内線番号を使用して通信プラットフォームに登録できます。その後、プラットフォームがルーティング、権限、通信グループを管理します。

同じ環境で、直接通話、グループ通信、転送、会議通話などをサポートできるため、端末の種類ごとに別々の制御インターフェースを用意する必要はありません。

既存の電話システム

アナログ電話や既存PBXを使用している施設でも、システム全体を必ずしも交換する必要はありません。アナログ電話はFXSゲートウェイを通じて接続でき、既存PBXは互換性のあるインターフェースが利用できる場合、SIPトランクまたは音声ゲートウェイを介して接続できます。

旧システムと新システムを併用する場合、番号計画が重要になります。双方のユーザーが番号競合なく必要な相手に接続できるよう、切り替え前に内線範囲、ルート優先度、同時通話チャネル数を定義する必要があります。

そのため、統合指令プロジェクトは段階的に導入できます。追加機能が必要なエリアには新しいSIP端末を導入し、引き続き使用可能な既存電話は適切なゲートウェイを通じて維持できます。

RoIPによる無線統合

無線統合は通常のSIP電話とは異なります。指令プラットフォームは音声だけでなく、無線送信の開始や、無線チャネルが受信中であるかどうかの判定も制御する必要があるためです。

RoIPゲートウェイは、無線設備とIPネットワークの間に配置されます。無線側では通常、送信音声、受信音声、PTTやCORなどの制御信号を扱います。ネットワーク側では、必要な音声情報と制御情報を指令システムへ伝送します。

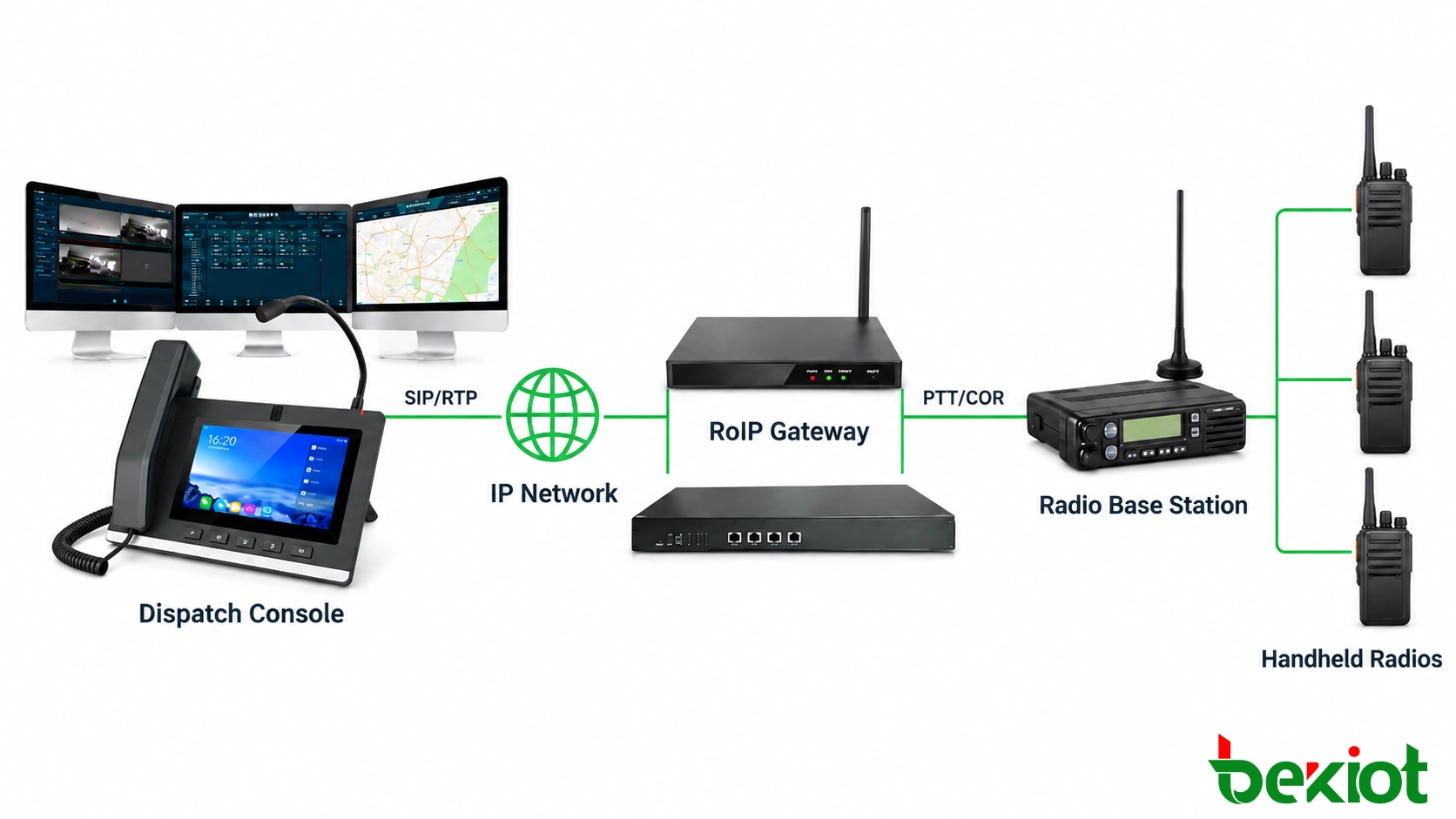

簡略化した通信経路は次のとおりです:

指令コンソール → IPネットワーク → RoIPゲートウェイ → 無線基地局 → 携帯無線機

接続後、無線チャネルは指令リソースとして表示できます。オペレーターは独立した無線コンソールを操作することなく、指令インターフェースから生産、保守、警備、緊急用の各チャネルを選択できます。

マルチチャネルRoIPゲートウェイでは、複数の無線リソースを接続しながら、各チャネルをプラットフォーム上で個別に識別できます。各拠点で必要となる無線インターフェース数に応じて、シングルチャネルまたはマルチチャネルゲートウェイを選択できます。

無線インターフェースの要件

導入前に無線接続を確認する必要があります。重要なパラメータには、オーディオインターフェース、送信・受信レベル、PTT制御方式、CORまたは受信検出、チャネル動作などがあります。

音声が伝送できるだけでは、完全な指令接続が成立したとはいえません。受信音声が正常に流れていても、PTT制御が正しく設定されていない場合、送信できないことがあります。

ネットワーク性能も重要です。過度な遅延、ジッター、パケットロスは、特に遠隔IP回線を介して無線リソースを接続している場合、Push-to-Talk通信の使いやすさに影響を与える可能性があります。

関連ソリューション: 無線指令システム

PA、映像、警報の統合

構内放送、映像、警報システムは、単に別々のアプリケーションとして指令画面に追加するだけでは十分ではありません。各リソースを実際のエリア、機器、運用イベントと関連付けることで、その価値が高まります。

構内放送

SIPページング機器はIP通信環境を通じて接続できますが、従来型のアンプやスピーカーネットワークでは、オーディオゲートウェイまたはページングゲートウェイが必要になる場合があります。

スピーカーは通常、生産エリア、倉庫、積載エリア、屋外ヤードなどの運用ゾーンに分けて管理されます。指令員は各スピーカーを個別に指定するのではなく、対象ゾーンを選択します。

ページングの優先順位も定義する必要があります。通常放送、業務連絡、緊急指示には異なる優先度を設定し、重要な通信が低優先度の音声によって妨げられないようにする必要があります。

映像統合

CCTV統合は、電話のような登録方式ではなく、リソース同士の関連付けによって実現します。カメラは、入口、生産設備、警報ゾーン、現場端末などと関連付けることができます。

インターホン呼び出しや警報を受信した際、プラットフォームは関連するカメラ映像を自動表示したり、該当する映像ストリームへ直接アクセスできるようにしたりできます。オペレーターは影響区域を確認するために、大量のカメラ一覧から対象を探す必要がなくなります。

警報統合

ガス検知器、非常ボタン、火災警報システム、サードパーティーの監視プラットフォームは、API、デジタルI/O、その他の対応インターフェースを通じてイベント情報を提供できます。

プラットフォームは、イベントの種類、発生元、位置を識別する必要があります。これらの情報を使用して、同じエリアに関連付けられた通信リソースを検索します。

例えば、タンクエリアAには次のリソースが関連付けられている場合があります:

• 防爆電話;
• 保守用無線チャネル;
• 現地の放送ゾーン;
• 周辺のCCTVカメラ;
• ガス検知ポイント;
• 担当運用チーム.

したがって、このプラットフォームは複数のシステムを単に同じ画面に表示するだけではありません。インシデントと、それに対応するために必要な通信リソースとの関係を構築します。

イベント駆動型指令

イベント駆動型指令は、リソース統合を実際の運用ワークフローへと変換します。指令員は機器リストから操作を開始するのではなく、発生したインシデントを起点に対応を開始します。

プロセスエリアでガス警報が発生した場合を考えてみます。警報システムは、位置情報または設備識別子を含むイベントを送信します。指令プラットフォームはその識別子を使用して、関連するGIS位置、カメラ、電話端末、無線チャネル、放送ゾーン、担当者を呼び出します。

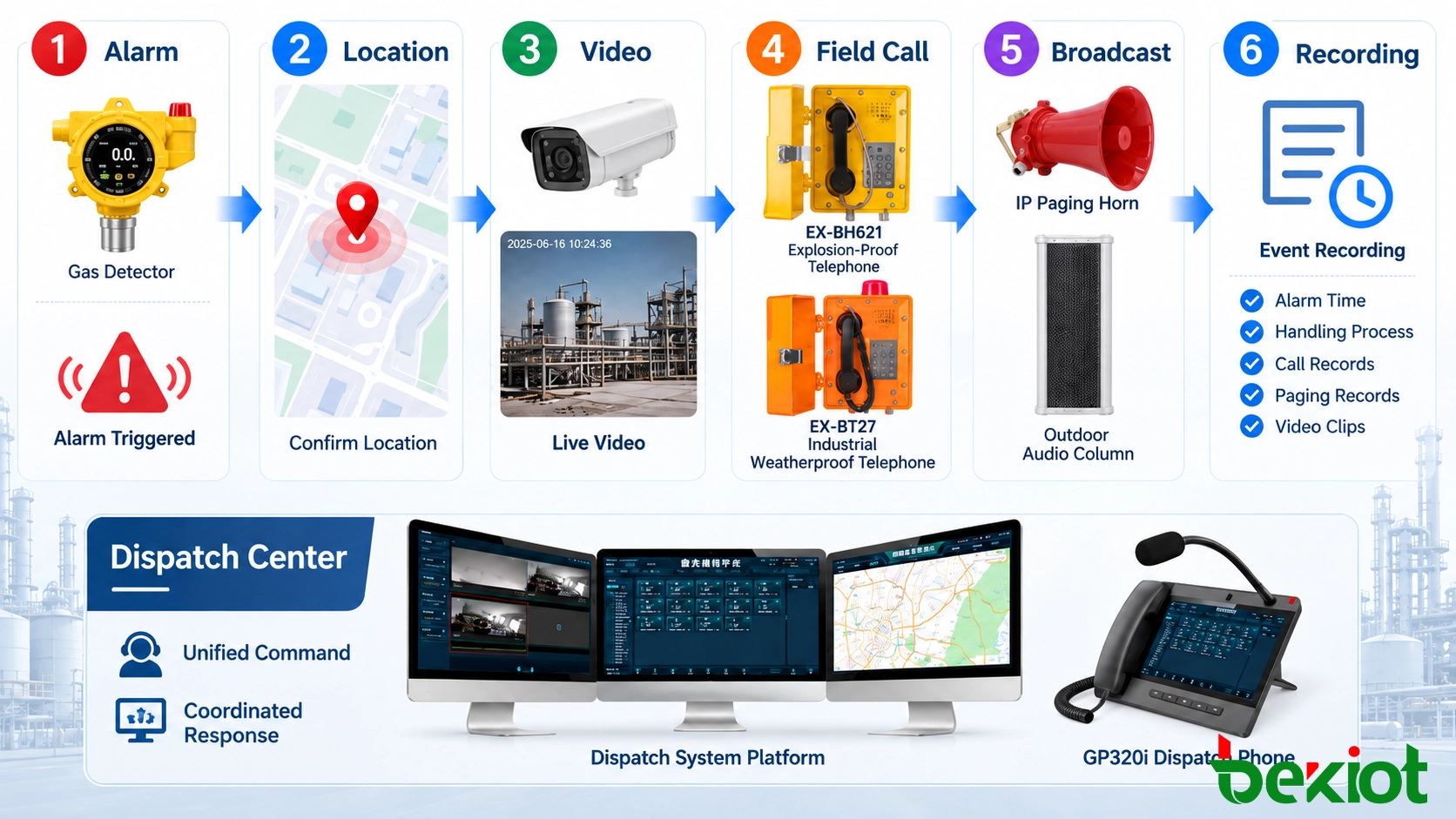

一般的な流れは次のようになります:

警報 → 位置特定 → 映像確認 → 現場通話 → ゾーン放送 → 連携対応 → 記録

オペレーターはまず映像で対象エリアを確認し、その後、産業用電話または無線チャネルを通じて周辺の要員へ連絡できます。インシデントが拡大した場合は、追加のチームを一時的な通信グループや会議通話に参加させることができます。その後、必要な指示だけを対象の放送ゾーンへ送信できます。

通話、指令操作、通信記録はイベントと関連付けて保存し、後から確認することができます。

自動化は、運用リスクに応じて適用する必要があります。プラットフォームはイベント位置を自動的に特定し、関連リソースを表示し、通信操作を準備できます。一方、重要な指示、避難放送、生産に関する判断などは、引き続きオペレーターによる確認を必要とする運用にできます。

このバランスは、産業現場や緊急対応環境で特に重要です。情報へ迅速にアクセスできることは有効ですが、運用上の権限と責任の所在は明確に保つ必要があります。

統合と導入計画

システム設計は、あらかじめ特定のサーバーやコンソールを選ぶことから始めるのではなく、既存の通信環境を把握することから始めるべきです。最初に、現在何が設置されているのか、どのインターフェースが利用可能なのか、どのリソース同士が実際に通信する必要があるのかを確認します。

リソースマッピング

インターフェースを確認した後は、実際の利用方法に基づいてリソースを整理する必要があります。大規模な施設では、数百の内線、複数の無線チャネル、多数の放送ゾーン、多数のカメラが存在する場合があります。これらすべてを単純な機器一覧として表示すると、指令操作が遅くなります。

代わりに、部署、拠点、運用エリア、職務、無線グループ、放送ゾーン、インシデントの種類などでリソースをグループ化できます。例えば、保守用電話は通常時には保全部門に属し、大規模な事象が発生した際には緊急対応グループにも表示させることができます。

信頼性

より多くの通信機能がIP環境に依存するようになると、ネットワークとサーバーの可用性も通信設計の一部になります。重要なプロジェクトでは、冗長サーバー、バックアップ指令席、UPS電源、冗長スイッチング、代替通信経路などが必要になる場合があります。

複数拠点を含むシステムでは、WAN遅延、パケットロス、遠隔回線が利用できなくなった場合の動作も評価する必要があります。WAN障害時にも拠点単位での運用継続が求められる場合は、ローカル通信を維持できるようにする必要があります。

同じネットワークで映像、オフィスデータ、その他の大容量アプリケーションも伝送する場合、VLANやQoSポリシーを使用して、重要な音声通信や指令トラフィックを分離または優先制御できます。

既存サイトにおける実用的な導入手順は次のとおりです:

既存リソース → インターフェース確認 → ネットワーク統合 → リソースマッピング → 指令ワークフロー

この手順により、古いシステムに属しているという理由だけで設備を交換することを避けられます。適切なインターフェースを備えた機器はそのまま継続使用でき、ゲートウェイやアプリケーション統合によって、共通のIPベース指令環境を段階的に構築できます。

したがって、統合指令システムの価値は、ひとつの画面に表示される通信機能の数によって決まるものではありません。これまで独立して動作していたリソースを接続し、位置、役割、イベントに応じて必要なリソースを利用できるようにすることにあります。

システム計画において、Becke Telcomは既存の電話システム、無線チャネル、放送ゾーン、警報インターフェース、ネットワーク状況、指令席を評価した上で、必要となるIP PBX、RoIPゲートウェイ、指令コンソール、現場端末の構成を決定できます。複雑なプロジェクトでも、最初に確認すべき点は実務的です: どのシステムを残すべきか、どのリソース同士が通信する必要があるか、そしてイベント発生時にどのような通信ワークフローを開始すべきか?
