IP アドレス・ポートマッピング：仕組み、動作原理、実用的な活用
IP アドレス・ポートマッピングの基礎知識と動作メカニズムを学び、1 つのグローバル IP で複数の内部サーバーのネットワーク間通信を実現する方法を解説します。
ベッケ・テルコム
現代のシステム統合プロジェクトにおいて、信頼性の高いクロスネットワーク通信は、ウェブホスティング、映像監視、ビデオ会議、ROIPゲートウェイ接続など様々なサービスのシームレスな運用の礎となります。しかし、プライベートIPアドレスが割り当てられた内部装置が外部ネットワークと相互作用する必要が生じた際に、共通の課題が発生します。プライベートIPは公衆インターネット上でルーティングできないため、内部リソースへの正当な外部アクセスを妨げる障壁が生まれます。ここでIPアドレスポートマッピング（ポートフォワーディングとも呼ばれる）が、公衆ネットワークとプライベートネットワークを橋渡しする重要なネットワーキング技術として機能します。
産業、商業、エンタープライズ環境における信頼できるソリューションとして、IPアドレスポートマッピングは、Becke Telcomの統合ネットワーキング製品のコアであるウェブサーバー、映像管理システム、ROIPゲートウェイなどのサービスを導入するために不可欠です。本記事では、IPアドレスポートマッピングのコアコンセプト、動作原理、実践的なユースケース、主なメリットについて詳述し、ネットワークリソースの最適化と柔軟で安全なクロスネットワーク通信を実現する役割を強調します。
IPアドレスポートマッピングとは何か？
IPアドレスポートマッピングは、公衆IPアドレスの特定のポートからローカルエリアネットワーク（LAN）内の指定されたプライベートIPアドレスとポートにデータパケットをリダイレクトするネットワーク構成手法です。ルーターやファイアウォールなどのネットワーク装置を介して動作し、外部アクセス要求を正しい内部リソースにルーティングする仲介者として機能します。
概念を単純化すると：公衆IPアドレスはネットワークへの「公衆玄関」として機能し、ポートはその玄関内の「指定された部屋」です。ポートマッピングがない場合、外部装置はルーターやファイアウォールに到達できますが、どの内部サーバーまたは装置が要求を処理すべきかを特定できません。ネットワーク管理者はポートマッピングルールを設定することで、特定の公衆IPとポートの組み合わせに送信されたデータをどの内部装置とポートが受信すべきかを明示的に定義します。
この技術は3つの主要なシナリオで不可欠です：
- 内部装置（例：サーバー、監視カメラ、ROIPゲートウェイ）が外部ユーザーまたはシステムにサービスを提供する必要がある場合
- 複数の内部サーバーが外部アクセスを必要とするが、インターネットサービスプロバイダ（ISP）から1つの公衆IPアドレスしか利用できない場合
- リモートモニタリング、ウェブホスティング、社内間通信などのアプリケーションでクロスネットワークデータ伝送が必要な場合
IPアドレスポートマッピングはどのように機能するか？
IPアドレスポートマッピングを完全に理解するためには、そのコアコンポーネントと段階的なデータフローを分解することが不可欠です。この技術は4つの主要な要素と、外部クライアントと内部装置間のシームレスな通信を保証する透過的なリダイレクトプロセスに依存します。
IPアドレスポートマッピングのコアコンポーネント
- 公衆IPアドレス：ISPによって割り当てられた一意の識別子で、公衆インターネット上でネットワークを表します。外部装置はこのアドレスを使用して内部ネットワークとの通信を開始します。例えば、典型的な公衆IPは120.73.90.21です。
- プライベートIPアドレス：LAN内の装置専用に使用される予約済みアドレス（例：192.168.2.101、192.168.2.102）。これらのアドレスは公衆インターネット上では表示されず、ルーティングもできず、内部ネットワーク内でのみアクセス可能です。
- ポート：単一の装置上で異なるサービスまたはアプリケーションを区別する数値識別子（0～65535の範囲）。標準ポートにはHTTP（ウェブサービス）用の80、HTTPS用の443が含まれますが、カスタムアプリケーションはしばしば8080、8090、8091などの非標準ポートを使用します。
- ルーター/ファイアウォール：ポートマッピングルールを保存するネットワーク装置。公衆インターネットからの着信データパケットを傍受し、宛先ポートを確認した後、事前に設定されたルールに基づいて対応する内部装置とポートに転送します。

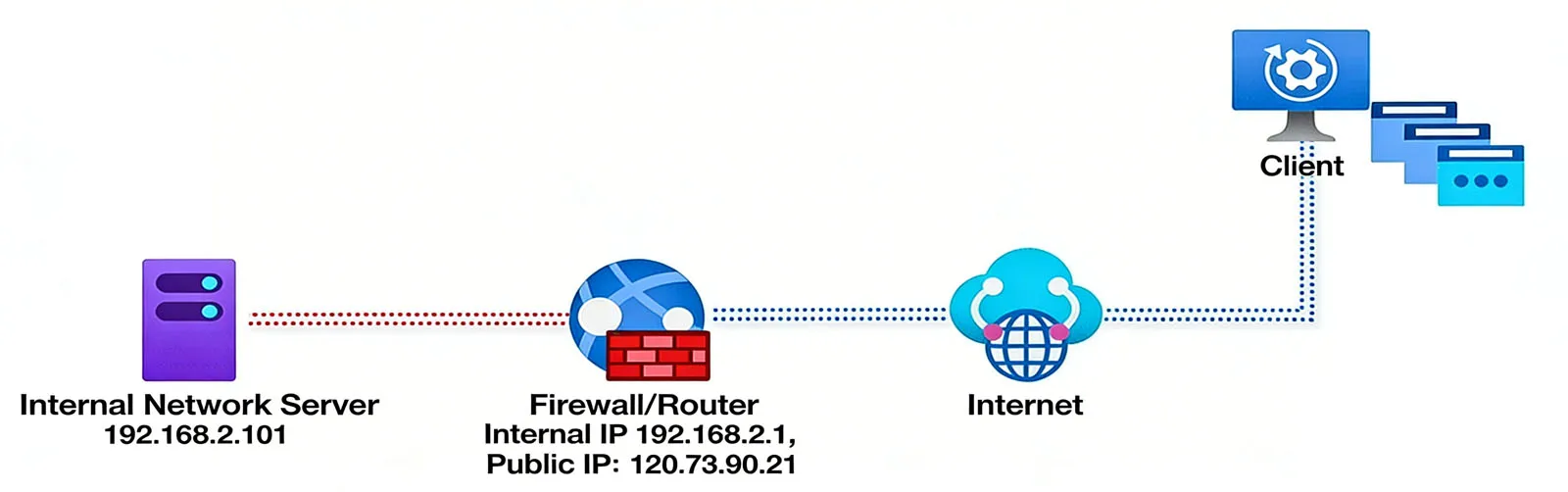

段階的なデータフロー
- 外部クライアント（例：リモートユーザー、他のサーバー、ROIPゲートウェイ）が対象ネットワークの公衆IPアドレスに、特定のポートを指定して要求を送信します（例：120.73.90.21:8080）。
- ルーターまたはファイアウォールが要求を受信し、内部のポートマッピングルールセットを検索して、宛先ポート（この例では8080）に一致するものを見つけます。
- 一致するルールに基づいて、ルーター/ファイアウォールはパケットの宛先アドレスを対応するプライベートIPアドレスとポート（例：192.168.2.101:8080）に書き換えます。
- パケットはプライベートIPアドレスの内部装置（例：ウェブサーバーまたはROIPゲートウェイ）に転送されます。
- 内部装置が要求を処理し、ルーター/ファイアウォールに応答を返送します。
- ルーター/ファイアウォールは応答パケットの送信元アドレスをプライベートIPから公衆IPに書き換えた後、外部クライアントに返送します。
このプロセス全体は外部クライアントと内部装置の両方に透過的であり、内部装置が公衆インターネットに直接接続されているかのような錯覚を生み出します。
IPアドレスポートマッピングがなぜ必要なのか？
IPアドレスポートマッピングは、ネットワーク通信における2つの重要な課題に対処します：内部リソースへの外部アクセスを可能にすること、および限られた公衆IPアドレスの価値を最大化すること。以下に、現代のシステム統合プロジェクトでこれが定番となる主な理由を示します。
内部装置へのクロスネットワークアクセスを可能にする
エンタープライズ、産業、住宅ネットワークのほとんどの装置は、内部ネットワークを不正アクセスから保護するためのセキュリティ対策としてプライベートIPアドレスを使用します。しかし、このセキュリティ機能は、一般大衆やリモートユーザーにサービスを提供する必要のある内部リソースとの正当な外部通信もブロックしてしまいます。
例えば、Becke TelcomのROIPゲートウェイがプライベートIPアドレス192.168.2.101で企業LANに導入されているとします。リモートチームはインターコム通信を確立するためにこのゲートウェイに接続する必要がありますが、公衆インターネットからプライベートIPアドレスに直接アクセスすることはできません。ルーターでポートマッピングを設定し（公衆IP 120.73.90.21:8080をプライベートIP 192.168.2.101:8080にマッピング）することで、リモートチームは公衆IPとポートに要求を送信でき、ルーターはデータを内部ROIPゲートウェイに転送します。これによりシームレスなクロスネットワーク通信が可能となり、リモートユーザーはまるで内部ネットワークにいるかのようにゲートウェイのサービスにアクセスできます。
このユースケースは、以下を含む幅広いシナリオに拡張されます：
- 小売店、産業施設、住宅団地の映像監視カメラへのリモートアクセス
- 内部ネットワークにホストされたウェブサーバー、FTPサーバー、アプリケーションサーバーへの外部ユーザーアクセス
- 地理的に分散したチーム間のインターコム通信を可能にするROIPゲートウェイのクロスネットワーク接続
1つの公衆IPで複数の内部サーバーをサポート
多くのプロジェクトで、組織は複数の内部サーバーが外部サービスを提供する必要があるにもかかわらず、ISPから1つの公衆IPアドレスしか割り当てられない場合があります。追加の公衆IPを取得することはコストがかかり、不要な場合も多いため、ポートマッピングは費用対効果の高いソリューションとなります。異なるポートを使用して内部サーバーを区別することで、単一の公衆IPが複数のサービスを同時にサポートできます。
公衆インターネットからアクセスする必要のある3つの内部ウェブサーバーを持つ企業を考えてみましょう：
- サーバー1：192.168.2.101（ポート8080）
- サーバー2：192.168.2.102（ポート8090）
- サーバー3：192.168.2.103（ポート8091）
ルーターにポートマッピングルールを設定することで、企業は各内部サーバーを公衆IP 120.73.90.21上の一意のポートにマッピングできます：
- 公衆ポート8080 → 内部 192.168.2.101:8080
- 公衆ポート8090 → 内部 192.168.2.102:8090
- 公衆ポート8091 → 内部 192.168.2.103:8091
その後、外部クライアントは対応する公衆ポートを指定することで各サーバーにアクセスできます：
- サーバー1：120.73.90.21:8080
- サーバー2：120.73.90.21:8090
- サーバー3：120.73.90.21:8091
この構成は単一の公衆IPアドレスの有用性を最大化し、追加のIPに関連するコストを削減し、単一の公衆アドレスを介してアクセスを集中化することでネットワーク管理を簡素化します。
IPアドレスポートマッピングの実践的な応用
IPアドレスポートマッピングは、業界やユースケースを問わず応用できる多目的な技術です。以下に、システム統合とネットワーク運用において重要な役割を果たす最も一般的なシナリオの一部を示します。
ウェブサーバーホスティング
多くの中小企業（SME）や大規模組織は、データ制御を維持しクラウドホスティングコストを削減するため、内部ネットワークに自社のウェブサーバー、電子商取引プラットフォーム、または内部ポータルをホストしています。ポートマッピングにより、各サーバーに専用の公衆IPを必要とすることなく、外部ユーザーがこれらのウェブサービスにアクセスできるようになります。
例えば：
- ある企業がプライベートIP 192.168.2.102、ポート8090のウェブサーバーに顧客ポータルをホストしています。
- ネットワーク管理者はルーターにポートマッピングを設定し、公衆ポート8090を192.168.2.102:8090にマッピングします。
- 顧客はウェブブラウザに公衆IPとポート（例：120.73.90.21:8090）を入力してポータルにアクセスします。
- ルーターはHTTP/HTTPS要求を内部ウェブサーバーに転送し、サーバーは顧客にポータルコンテンツを返します。
このアプリケーションはスケーラブルで費用対効果が高く、組織はニーズの成長に応じてより多くのウェブサーバーを追加し、追加のポートマッピングルールを設定できます。
映像監視とリモートモニタリング
映像監視システムは、商業ビル、産業施設、小売店、住宅団地のセキュリティの礎です。これらのシステムは通常、IPカメラがネットワークビデオレコーダー（NVR）または映像管理サーバーに接続されて構成されており、セキュリティのために内部ネットワークに配置されることが多いです。
ポートマッピングにより、インターネット接続があればどこからでも監視映像をリモートでモニタリングできるようになります：
- NVRまたは映像管理サーバーには、リモートアクセス用にプライベートIPアドレス（例：192.168.2.103）とポート（例：8091）が割り当てられます。
- 公衆IPとポートをサーバーのプライベートIPとポートにマッピングするようにポートマッピングが設定されます。
- 権限のあるユーザーは、モバイルアプリまたはウェブブラウザを介して公衆IPとポートを入力し、監視映像にアクセスします。
- ルーターはアクセス要求を内部サーバーに転送し、サーバーはユーザーのデバイスに映像をストリーミングします。
これにより、セキュリティ担当者、事業主、または住宅所有者はリアルタイムで施設を監視し、録画された映像を確認し、リモートでアラートを受け取ることができ、全体的なセキュリティと利便性が向上します。
ROIPゲートウェイ接続
ROIP（Radio over IP）ゲートウェイは、従来の双方向無線機をIPネットワークと統合し、広範囲またはリモートチーム間のインターコム通信を可能にするために不可欠です。Becke TelcomのROIPゲートウェイは、ネットワークの安定性とセキュリティを確保するために内部ネットワークに導入されることが多いですが、リモートチームが接続するためには外部アクセスが必要です。
ポートマッピングはROIPゲートウェイの接続を容易にします：
- Becke TelcomのROIPゲートウェイには、LAN内でプライベートIPアドレス（例：192.168.2.101）と専用ポート（例：8080）が割り当てられます。
- ネットワーク管理者はルーターにポートマッピングを設定し、公衆IP（例：120.73.90.21）とポート8080をゲートウェイのプライベートIPとポートにマッピングします。
- リモートチームは、デバイスを公衆IPとポート（120.73.90.21:8080）に接続するように設定します。
- ルーターは接続要求を内部ROIPゲートウェイに転送し、リモートチームと現場チーム間のシームレスなインターコム通信を可能にします。
この設定は、建設、公共安全、物流などリアルタイムの調整が重要な産業において、信頼性の高い低遅延通信を保証します。
ビデオ会議システム
ビデオ会議プラットフォーム（例：カスタムエンタープライズソリューションまたは第三者ツール）は、内部ユーザーと外部参加者間のクロスネットワーク通信を必要とします。ポートマッピングにより、内部ネットワークにホストされたビデオ会議サーバーが外部デバイスとデータを送受信できることが保証されます。
このシナリオでは：
- ビデオ会議サーバーは内部ネットワークに導入され、プライベートIPアドレスとオーディオ、ビデオ、データ伝送用の専用ポートが割り当てられます。
- 必要な公衆ポートをサーバーのプライベートIPとポートにマッピングするようにポートマッピングルールが設定されます。
- 外部参加者は、ルーターが内部サーバーに転送する公衆IPとポートに接続して会議に参加します。
- サーバーはすべての参加者間のオーディオ/ビデオストリーミング、画面共有、データ交換を処理し、スムーズなコラボレーションを保証します。
このアプリケーションは、セキュリティ、コンプライアンス、またはパフォーマンス基準を維持するために自社のビデオ会議インフラをホストする企業に特に価値があります。
IPアドレスポートマッピング実装のベストプラクティス
IPアドレスポートマッピング設定のセキュリティ、信頼性、効率性を確保するために、システム統合プロジェクトに合わせた以下のベストプラクティスに従ってください：
セキュリティ強化のため非標準ポートを使用する
標準ポート（例：HTTP用80、HTTPS用443、FTP用21）はハッカーや悪意のあるボットの主要な標的です。不正アクセスのリスクを軽減するために、ポートマッピングには非標準ポート（例：8080、8090、8443）を使用してください。これにより、攻撃者が内部装置にアクセスするための正しいポートを推測することが難しくなり、追加のセキュリティレイヤーが追加されます。
ファイアウォールルールでアクセスを制限する
ポートマッピングは常に、信頼できるIPアドレスまたは範囲へのアクセスを制限するファイアウォールルールと組み合わせる必要があります。例えば、Becke TelcomのROIPゲートウェイにポートマッピングルールが設定されている場合、ファイアウォールはリモートチームまたは認可されたデバイスのIPアドレスからの着信トラフィックのみを許可するように設定できます。これにより、不正な外部者が内部ゲートウェイへのアクセスを試みることを防止します。
ポートマッピングルールを文書化する
公衆ポート、プライベートIPアドレス、プライベートポート、関連するサービス/アプリケーションを含むすべてのポートマッピングルールの明確で最新のドキュメントを維持してください。このドキュメンテーションは、ネットワーク管理者が問題のトラブルシューティング、設定の更新、組織のポリシーへのコンプライアンス確保を行う上で重要です。
設定を徹底的にテストする
ポートマッピングルールを設定した後、データパケットが正しく転送されていることを確認するために、外部ネットワークと内部ネットワークの両方から接続性をテストしてください。ping、tracert、オンラインポートチェッカーなどのツールを使用して、公衆ポートが開いていること、および内部装置が要求を受信し応答していることを確認します。これにより、不正なポートマッピング、ファイアウォールによるブロッキング、ネットワーク接続の問題などの問題を特定し解決するのに役立ちます。
ルーター/ファイアウォールのファームウェアを定期的に更新する
ルーターとファイアウォールのファームウェア更新には、多くの場合、セキュリティパッチ、パフォーマンスの改善、ポートマッピングの信頼性を高める新機能が含まれます。ファームウェアを定期的に更新することで、ネットワーク装置が既知の脆弱性から保護され、最高効率で動作することが保証されます。
結論
IPアドレスポートマッピングは、現代のシステム統合プロジェクトにおいて安全で柔軟なクロスネットワーク通信を可能にする基礎技術です。公衆ネットワークとプライベートネットワークを橋渡しすることで、限られた公衆IPアドレスの使用を最適化しながら、公衆インターネットから内部リソースにアクセスするという重要な課題を解決します。
ウェブサーバー、映像監視システム、ROIPゲートウェイ、ビデオ会議プラットフォームのいずれを導入する場合でも、ポートマッピングはシームレスな接続のための費用対効果が高くスケーラブルなソリューションを提供します。ルーターやファイアウォールに依存してデータパケットをリダイレクトするその透過的な動作原理により、外部クライアントと内部装置がまるで同じネットワーク上にいるかのように通信し、幅広い産業、商業、エンタープライズアプリケーションをサポートします。
非標準ポートの使用、ファイアウォールルールによるアクセス制限、設定の文書化、徹底的なテストなどのベストプラクティスに従うことで、組織はIPアドレスポートマッピングのメリットを最大化すると同時に、セキュリティリスクを最小限に抑えることができます。ネットワーク技術が進化し続ける中、ポートマッピングは信頼性が高く効率的なクロスネットワーク通信のコアコンポーネントであり続け、企業が革新的なソリューションを導入し、変化する接続ニーズに適応できるようにします。Becke Telcomの顧客にとって、この技術は統合ネットワーキングの重要な推進力であり、内部リソースがアクセス可能で安全かつパフォーマンス最適化されていることを保証します。
