防爆仕様電話のための防爆仕様認証とコンプライアンス要件
鉱山用防爆電話の防爆認証システム(atex指令2014/34/ eu、iecex、gb 3836シリーズ)の包括的な技術分析。コンプライアンス要件、設計仕様、テストプロトコル、調達意思決定フレームワークをカバーしています。機器が国内外の採掘作業の安全規制を満たしていることを確認します。
ベッケ・テルコム

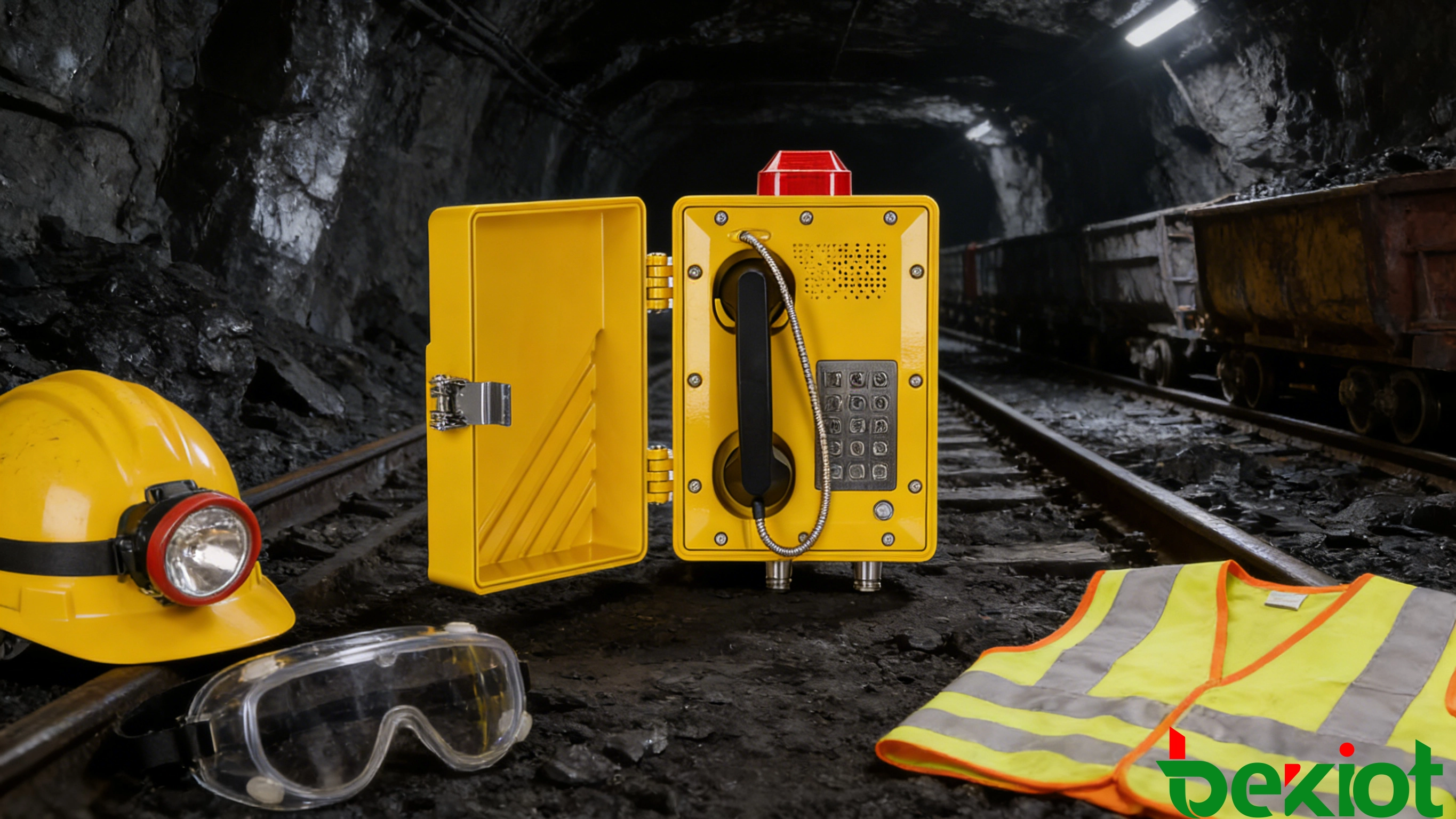

鉱山作業の危険性が高い環境では、通信機器に対する厳格な安全冗長性が不可欠です。地下での緊急対応や日常的な指令のための重要なインフラとして、鉱山用防爆電話機は厳しい防爆性能基準を満たさなければなりません。2023年国家鉱山安全衛生局報告書によると、鉱山事故の32.7%は不適合機器から発生した着火源が原因であり、そのうち通信機器が41%を占めています。現在、中国の大規模鉱山の98%は、炭鉱安全規則第528条に基づき、機器導入の前提条件として防爆認証を義務付けています。本技術分析では、鉱山用防爆電話機の認証フレームワーク、コンプライアンス要件、実装戦略について深く掘り下げ、B2B調達チーム、エンジニア、技術関係者に実用的な洞察を提供します。
1. 防爆認証フレームワーク：規格と相互認証メカニズム
鉱山用防爆電話機の認証システムは国際規格に基づいて構築されており、国内規格は技術的整合を通じて適合されています。コンプライアンスを実装するには、これらの規格間の関係を理解することが基本となります。
1.1 国際規格アーキテクチャ
ATEX指令 2014/34/EU (欧州連合)
- 技術範囲: EU市場内での爆発性雰囲気で使用する機器および保護システムを規制します。
- 主要規格:
- 環境分類: Ex II (ガス環境、例:炭鉱のメタン)、Ex I (粉塵環境)。
- 防爆構造: Ex d I Mb (炭鉱メタン環境用耐圧防爆構造)。
- 認証経路: EU公告機関による試験が必要で、認証マークは"CE + Ex"と表示。
- 技術詳細:
- 耐圧防爆構造(Ex d)は、エンクロージャが内部爆発圧力(IEC 60079-1:2019に従い設計圧力の2倍)に耐えることを要求します。
- 粉塵防爆(Ex t D)は、粉塵層着火試験(IEC 60079-34:2021)に合格する必要があります。
IECEx制度 (国際電気標準会議)
- 技術範囲: ATEXの管轄を超え、100カ国以上で採用され、新興市場をカバーしています。
- 中核規格:
- IEC 60079-0:2019: 爆発性雰囲気で使用する機器に対する一般要求事項。
- IECEx 23.000: 鉱山用電話機の防爆構造認証フレームワーク。
- 技術的利点:
- 多国間相互認証(例:2022年中国-IECEx相互承認協定)。
- モジュール式試験(例:ガス/粉塵環境試験のみ追加)。
規格相互認証: ATEXに準拠した機器は、中国ではGB 3836認証時間を40%短縮できます(国家防爆製品品質監督検査センター、2023年)。
1.2 国内規格と技術的整合
中国はGB 3836シリーズを強制規格として採用し、国際的なフレームワークと技術的に整合しています：
| 規格番号 | 範囲 | 技術要件 | 国際整合 |
|---|---|---|---|
| GB 3836.1-2010 | 一般要求事項 | 環境分類 (I: 炭鉱; II: 産業) | IEC 60079-0 |
| GB 3836.4-2014 | 耐圧防爆構造 (Ex d) | エンクロージャ耐圧性 (内部圧力の2倍) | IEC 60079-1 |
| GB 3836.9-2014 | 本質安全防爆構造 (Ex i) | 回路エネルギー制限 (≤0.25J) | IEC 60079-11 |
| GB 3836.15-2023 | 新EMC要件 | 電磁両立性 (GB/T 17626.2準拠) | スマートデバイスに関するIECExのギャップを補完 |
認証実行パス:
- 設計段階: GB 3836.1-2010 付属書Aに従い、防爆等級(例:メタン環境用Ex d I Mb)を決定。
- 試験段階: CMA/CNAS認定ラボで試験を実施:
- 耐圧防爆構造: エンクロージャ圧力試験(2倍圧力、GB 3836.2-2014)。
- 本質安全防爆構造: スパーク試験(≤0.25Jエネルギー、GB 3836.4-2014)。
- 認証後管理: 年次サーベイランス審査(GB/T 19001準拠); 設計変更時は再認証が必要。
2. 主要コンプライアンス技術要件：設計と検証
コンプライアンス要件は機器のライフサイクル全体に及び、設計から配備までの技術的一貫性を要求します。
2.1 防爆等級と環境マッチング
ガス環境 (炭鉱):
- 規格根拠: GB 3836.1-2010 第3.2条 (I: 炭鉱環境)。
- 機器要件:
- 防爆構造: Ex d I Mb (メタン用耐圧防爆)。
- 試験検証: 内部着火非伝播(2倍爆発圧力、GB 3836.2-2014)。
- 失敗事例: Ex d I Mbの表示なく"防爆"とのみ表示された機器が、1.2%メタン環境で1.5倍容量の圧力試験に耐えられず爆発を引き起こした(事故番号 MN-2023-087)。
粉塵環境 (金属鉱山):
- 規格根拠: GB 3836.9-2014 第4.2条 (II: 粉塵環境)。
- 機器要件:
- 防爆構造: Ex t D II T6 (防塵、T6温度グループ)。
- 試験検証: 表面温度 ≤85°C (T6グループ、GB 3836.4-2014 付属書C)。
- 技術詳細: T6グループは、アルミニウム粉塵(爆発下限濃度: 20g/m³)の着火を防ぐため、表面温度≤85°Cを要求します。
2.2 材料および構造設計のコンプライアンス
エンクロージャ材料:
- 必須要件: 摩擦火花を防ぐための帯電防止金属(例:アルミニウム合金、EN 10154:2018)。
- 試験根拠: GB 3836.1-2010 第8.2.2条 (静電圧 ≤100V)。
- 失敗事例: プラスチック製エンクロージャが試験中に250Vの静電圧に達し、火花が発生した(ラボ報告書番号 NEPSI-2023-045)。
内部設計:
- 耐圧防爆構造 (Ex d):
- エンクロージャ密封 (IP65, GB 3836.2-2014)。
- 耐圧防爆隙間 ≤0.5mm (IEC 60079-1)。
- 本質安全防爆構造 (Ex i):
- 回路電流/電圧制限 (≤0.25Jエネルギー、GB 3836.4-2014)。
- キャパシタンス/インダクタンス制限 (IEC 60079-11)。
保護等級:
- 最低要件: IP54 (防塵、防沫、GB/T 4208-2017)。
- 鉱山シナリオ: 高湿度環境ではIP65が必要(防塵/噴流防護)。
2.3 標準化された試験および検証プロトコル
| 試験項目 | 規格根拠 | コンプライアンス基準 | 試験方法 |
|---|---|---|---|
| 防爆性能 | GB 3836.2-2014 | エンクロージャが内部圧力の2倍に耐える | 耐圧試験 (20MPa) |
| スパーク試験 | IEC 60079-11:2019 | 爆発性混合物(メタン/粉塵)への不着火 | 着火源シミュレーション |
| 温度試験 | GB 3836.4-2014 | 表面温度 ≤85°C (T6グループ) | 赤外線サーモグラフィ |
| 環境適応性 | GB/T 2423.10-2019 | -40°C ~ +70°Cで機能維持 | 熱サイクル (200サイクル) |
| 電磁両立性 (EMC) | GB 3836.15-2023 | イミュニティ、GB/T 17626.2を満たす | RF試験 (30MHz–1GHz) |
3. B2B調達意思決定：コンプライアンス主導の技術フレームワーク
調達決定は、コンプライアンスの落とし穴を避けるために規格に基づく必要があります。
3.1 認証有効性の3段階技術検証
認証機関の認定:
- 国内: CNCAウェブサイト(www.cnca.gov.cn)でCMA(中国計量認証)およびCNAS(中国合格评定国家认可委员会)を確認。
- 国際: IECExウェブサイト(www.iecex.com)で証明書番号(例:IECEx XXX)の有効性を検証。
- 技術的根拠: GB/T 27025-2019は、試験機関に対する認定の有効性を要求しています。
証明書の有効性:
- ATEX証明書は5年間有効(指令2014/34/EU 第14条)。
- IECEx証明書は年次サーベイランスが必要(IECEx 00.00.00)。
- リスク事例: ある鉱山が、購入後4ヶ月でATEX証明書が失効し、操業停止命令を受けた(処罰番号 MN-2023-112)。
機器の一致性:
- 銘板情報(モデル、Ex表示)は証明書の詳細と一致する必要がある(GB 3836.1-2010 第7.3条)。
- 不一致(例:証明書モデルEx d I Mb vs. 実際のEx d II Mb)を避ける。
3.2 サプライヤー技術能力評価モデル
| 評価次元 | コンプライアンス要件 | 評価方法 | 価値提案 |
|---|---|---|---|
| 認証完全性 | GB 3836 + ATEX + IECEx | 証明書チェーンの完全性を確認 | 輸出コンプライアンスコスト30%+削減 |
| 設計マッチング精度 | 鉱山環境パラメータとの整合 | 環境リスク評価報告書を要求 | 機器故障率50%削減 |
| 試験データ信頼性 | CMA/CNAS認定ラボの報告書 | 報告書番号と印を検証 | "偽造認証"リスク回避 |
| ローカライズされたサービス能力 | 48時間以内の障害対応 | 3件以上の鉱山ケーススタディを要求 | 生産継続性を確保 |
3.3 コンプライアンスのための総所有コスト(TCO)分析
| 項目 | 適合機器 ($2000/台) | 不適合機器 ($800/台) | 差額 | 長期的利点 (3年間) |
|---|---|---|---|---|
| 初期コスト | $2000 | $800 | +$1200 | 事故損失回避: 1件あたり ≥$500,000 |
| 保険料 | 保険料15%割引 | 割引なし | -$150 | 3年間削減額: ≥$22,500 |
| 監査コンプライアンスコスト | $0 | $20,000/罰金 | -$20,000 | 安全検査100%合格率 |
| 故障率 | ≤3% | 15% | -12% | 3年間のダウンタイムコスト削減: ≥$84,000 |
| TCO (3年間) | $24,000 | $32,000 | -$8,000 | 純利益: ≥$156,500 |
4. 業界ケーススタディ：コンプライアンス実装の技術的価値
4.1 ケーススタディ 1：山西省炭鉱メタン環境アップグレード
- 背景: 2022年、不適合電話機が原因でメタン爆発(濃度1.8%)が発生、$320,000の損失。
- 技術的ソリューション:
- GB 3836.4-2014およびATEXに準拠したEx d I Mb耐圧防爆電話機を調達。
- エンクロージャ圧力試験(2倍容量)およびT6グループ表面温度(≤85°C)を検証。
- 技術的成果:
- 2023年事故ゼロ; 通信ダウンタイムが12.3%から1.8%に減少。
- 国家鉱山安全標準化レベル1認証を取得。
4.2 ケーススタディ 2：雲南省銅鉱山粉塵環境適応
- 背景: アルミニウム粉塵濃度45g/m³により、不適合機器で短絡が発生(故障率15.2%)。
- 技術的ソリューション:
- GB 3836.9-2014およびIECExに準拠したIP65保護等級のEx t D II T6電話機を調達。
- 設計改善: 防塵フィルター(効率99%、GB/T 16291-2012)。
- 技術的成果:
- 故障率2.1%に減少(86.1%削減)。
IECEx認証機器をインドネシアに輸出(契約額: $120,000)。
5. 将来のコンプライアンス動向と技術的アクション推奨事項
5.1 技術進化の方向性
- スマート統合: リアルタイムメタンモニタリング機能(例: ≤1%濃度で警報)付き電話機は、GB 3836.15-2023 EMC規格(イミュニティ ≥40dB)に準拠する必要があります。
- 先進材料: 炭素繊維複合材エンクロージャ(密度1.5g/cm³、金属比40%軽量)は、≤50Vの静電圧(IEC 60079-0:2019)を維持する必要があります。
- デジタル認証: 中国は2024年までに、完全なトレーサビリティのために電子防爆証明書(IECEx/GBデータベースにリンクされたQRコード)を義務付けます。
5.2 業界アクション推奨事項
| ステークホルダー | 具体的なアクション | 技術的根拠 |
|---|---|---|
| B2B調達 | サプライヤーKPIに「認証一致性」を含める(≥30%ウェイト); 年次コンプライアンス報告書を要求 | GB/T 33242-2016 |
| エンジニア | 地中センサー(例:メタン検知器)との干渉を避けるため、GB 3836.15-2023 EMC条項を優先的に考慮 | GB 3836.15-2023 第5.2条 |
| メーカー | 防爆等級決定ツールの統合(環境パラメータ → Ex表示を自動出力) | IEC 60079-0:2019 |
| 業界団体 | GB 3836-IECEx相互認証の加速(2025年までに新興市場で90%適用目標) | 2022年中国-EU相互承認協定 |
結論
鉱山用防爆電話機に対する防爆認証とコンプライアンス要件は、単なるマーケティングラベルではなく、鉱山安全の技術的基盤です。ATEX指令2014/34/EUからGB 3836.15-2023 EMC改正まで、エンクロージャ圧力試験からTCO経済性検証まで、各要件は工学実務と事故の教訓に根ざしています。B2B調達チームにとって、コンプライアンスはコスト最適化の手段であり、エンジニアにとっては設計基準であり、メーカーにとっては技術競争力の中核です。これらの技術的側面を習得することで、機器は単に規制に準拠するだけでなく、鉱山安全エコシステムの信頼できる基盤となることが保証されます。
